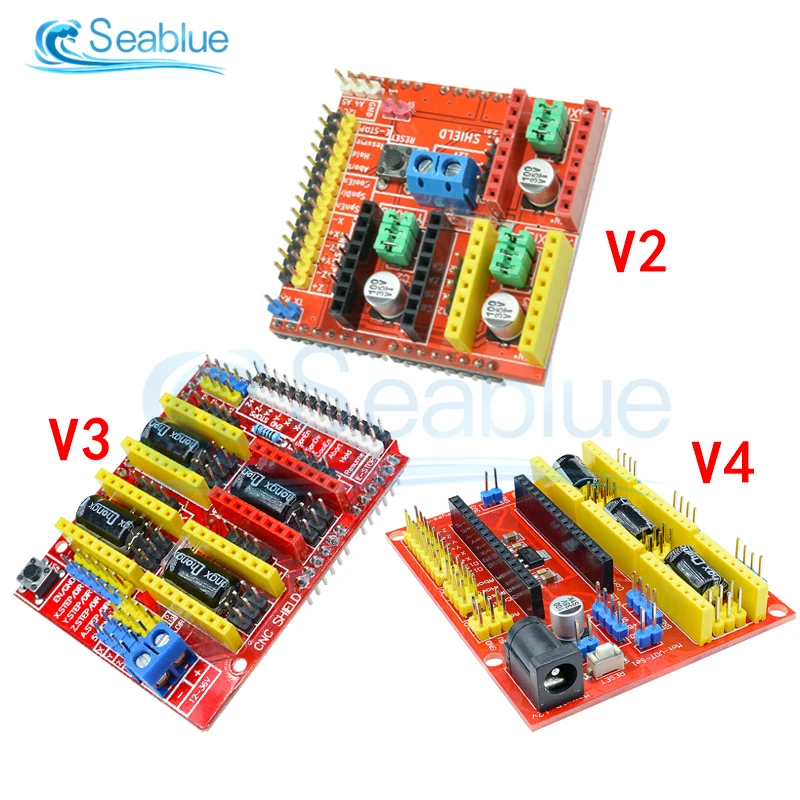

Новый ЧПУ Щит V4 щит V3 гравировальный станок/3D принтер/A4988 Плата расширения

Новый ЧПУ Щит V4 щит V3 гравировальный станок/3D принтер/A4988 Плата расширения

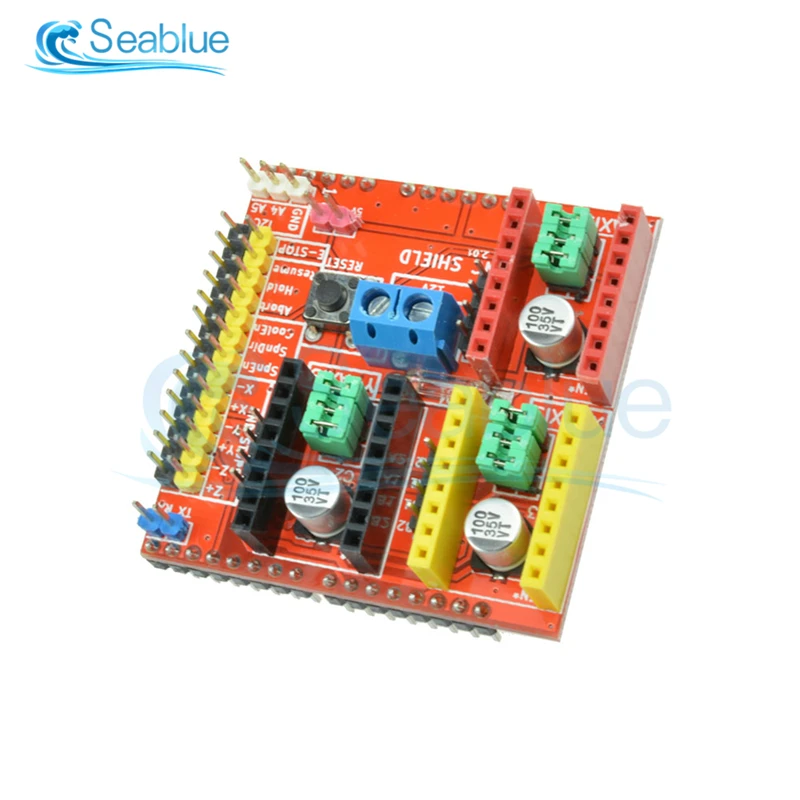

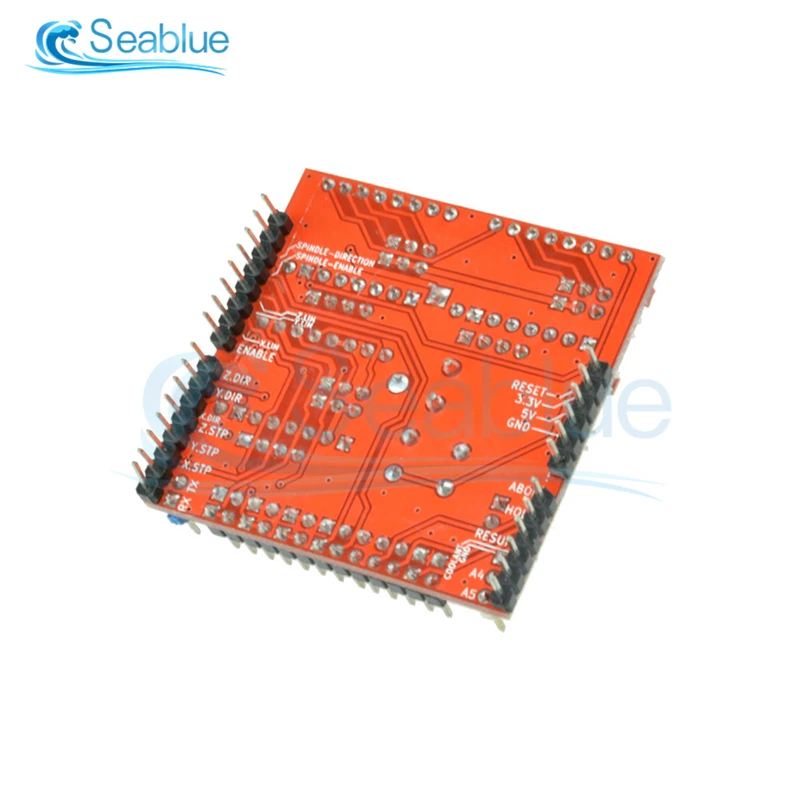

V2.0

Спецификация

1. Щит с чпу версии 2,0

2. Совместимость GRBL 0.8c. (Прошивка с открытым исходным кодом, которая работает на UNO, которая превращает команды g-кода в шаговые сигналы)

3. 3-осевая опора (X, Y, Z , )

4. 2 x торцевых стопа для каждой оси (всего 6)

5. Включение и направление шпинделя

6. Включение охлаждающей жидкости

7. Использует съемные A4988 совместимые Шаговые драйверы. (A4988, DRV8825 и другие)

8. Перемычки для установки микрошагового привода. (Некоторые драйверы, такие как DRV8825, могут работать до 1/32 микрошаговых устройств)

9. Компактный дизайн.

10. Шаговые двигатели может быть подключен с 4 pin разъемов molex или припаивания.

11. Работает на 12-36 В постоянного тока. (На данный момент только драйверы DRV8825 могут работать до 12. 36 В поэтому, пожалуйста, учитывайте рабочее напряжение при включении платы.)

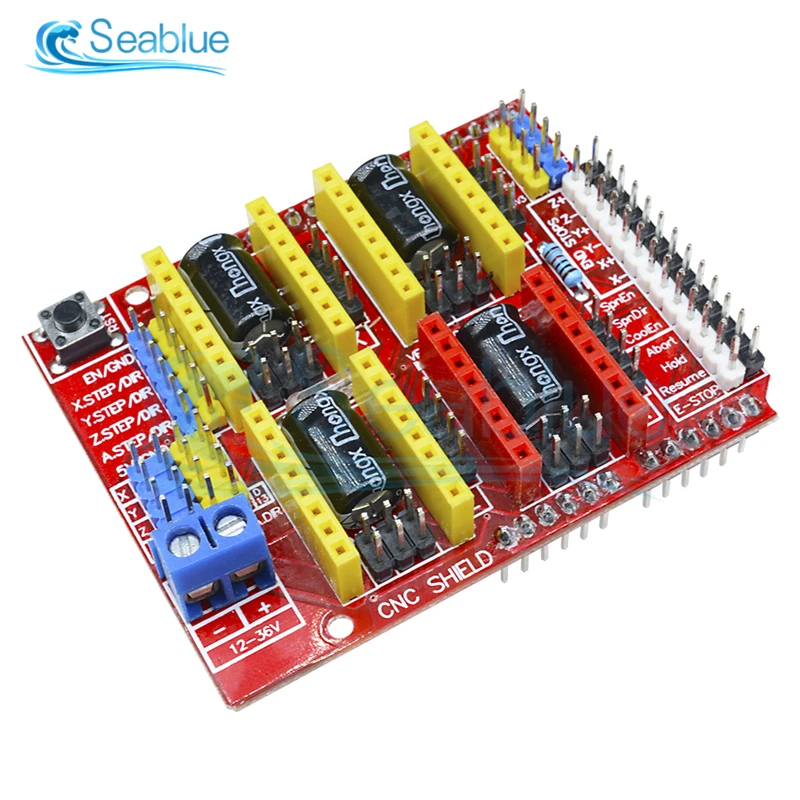

V3.0

Описание:

100% новый и высокое качество

Эта плата расширения в качестве платы расширения драйвера, используется для гравировальных машин, 3D-принтеров.

Это в общей сложности четыре слота, может управлять четырьмя шаговыми двигателями A4988. Для каждого дорожного шагового двигателя требуется только два порта IO. Другими словами, шесть портов IO можно хорошо управлять тремя шаговыми двигателями. Очень удобно в использовании.

UNO для Arduino модуль IO порт соответствие введение.

UNO для Arduino --------------------- Плата расширения

8 ------------------------- EN (Драйвер шагового двигателя включен, активный низкий)

7 --------------------- Z.DIR (управление направлением оси Z)

6 -------------------- Y.DIR (управление направлением оси Y)

5 --------------------- X.DIR (управление направлением по оси X)

4 --------------------- Z. Шаг (шаговый контроль оси Z)

3 -------------------- Y. Шаг (шаговый контроль оси Y)

2 -------------------- X. Шаг (шаговый контроль по оси X)

/Ниже приведены простые процедуры управления шаговым двигателем,

# Define EN 8/шаговый двигатель включен, активный низкий

# Define X_DIR 5/X -axis шаговый двигатель управление направлением

# Define Y_DIR 6/y -axis шаговый двигатель управление направлением

# Define Z_DIR 7/z оси шагового двигателя управления направлением

# Define X_STP 2/x -axis шаговый контроль

# Define Y_STP 3/y -axis шаговый контроль

# Define Z_STP 4/z -axis шаговый контроль

/*

/Функция: шаг. Функция: чтобы контролировать направление шагового двигателя, количество шагов.

/Параметры: dir управление направлением, dirPin соответствующий шаговый двигатель DIR pin , stepperPin соответствующий шаговый двигатель «шаг» pin, номер шага без возвращаемого значения.

*/

Шаг пустоты (булевое dir, байтовый dirPin, байтовый шаг, шаги int)

{

DigitalWrite (dirPin, dir);

Задержка (50);

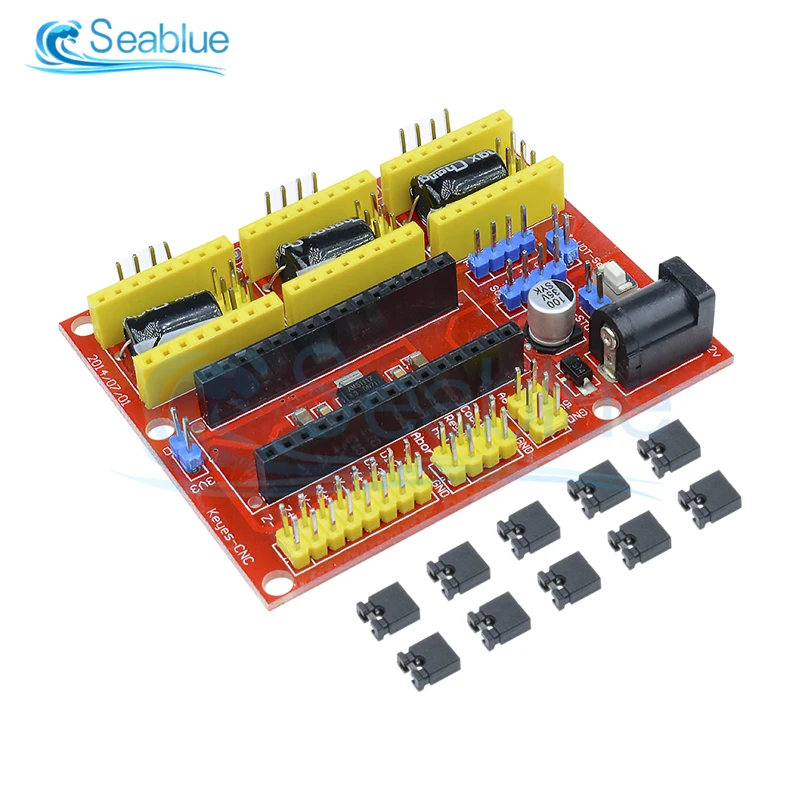

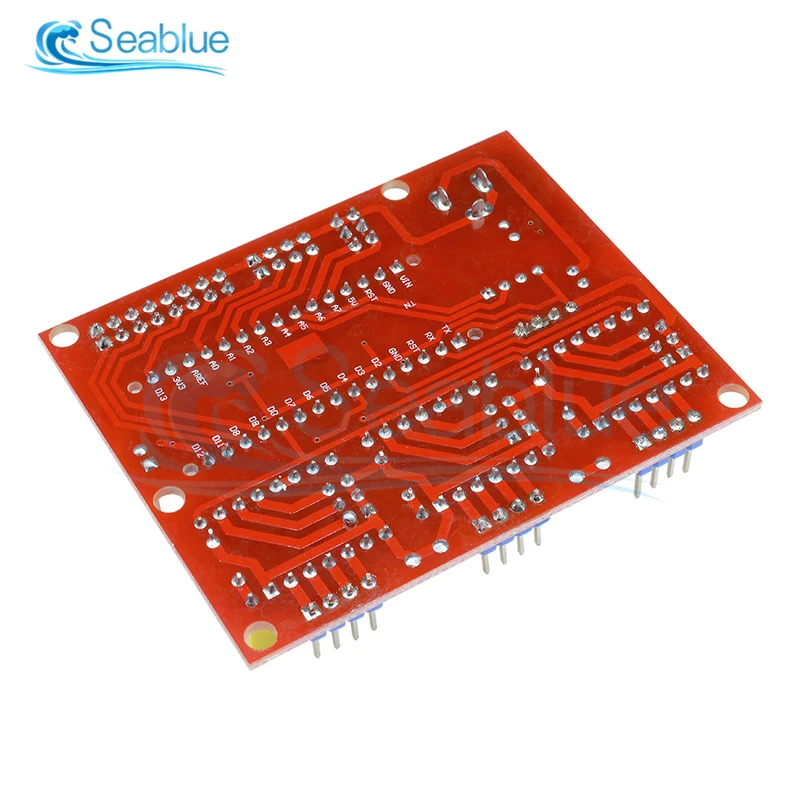

V4.0

CNC shield V4 должен работать с Nano board. Может использоваться в качестве платы расширения для гравировальных машин и 3D принтеров. Он имеет в общей сложности 3 канала слотов для A4988 шагового двигателя Модули драйвера (не включены) для вождения 3 канала шагового двигателя. Для каждого канала шагового двигателя требуется только 2 порта IO, что означает, что 6 портов IO достаточно для управления 3 шаговыми двигателями s. Этот щит может сделать быструю работу для управления шаговыми двигателями вашего проекта.

Спецификация

1. 3 оси драйвер шагового двигателя

2. Совместим с микро-приводом лазерной гравировки, трехосевой гравировальный станок с ЧПУ,.

3. 2 А может управляться в двухфазном четырехпроводном шаговом двигателе.

4. Выпустили цифровой интерфейс IO, легко подключить к другим модулям, таким как ENDSTOP.

5. Выпустили интерфейс I2C, вы можете подключиться к ЖК-дисплею I2C или другому модулю I2C.

6. Мощность DC5V интерфейс, 7,5-12V входное напряжение.

7. Совместимость с GRBL

8. Работает с aduino nano.
