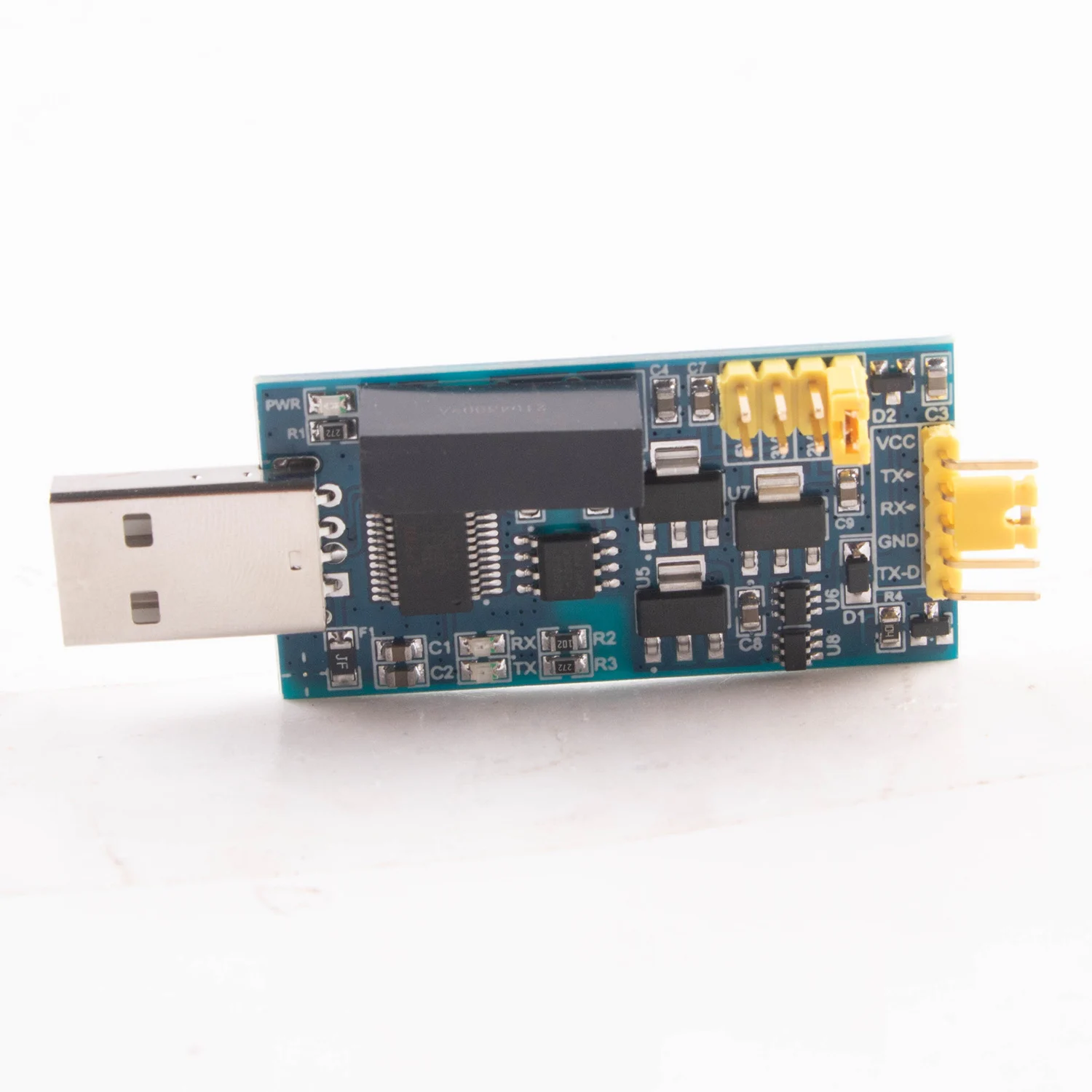

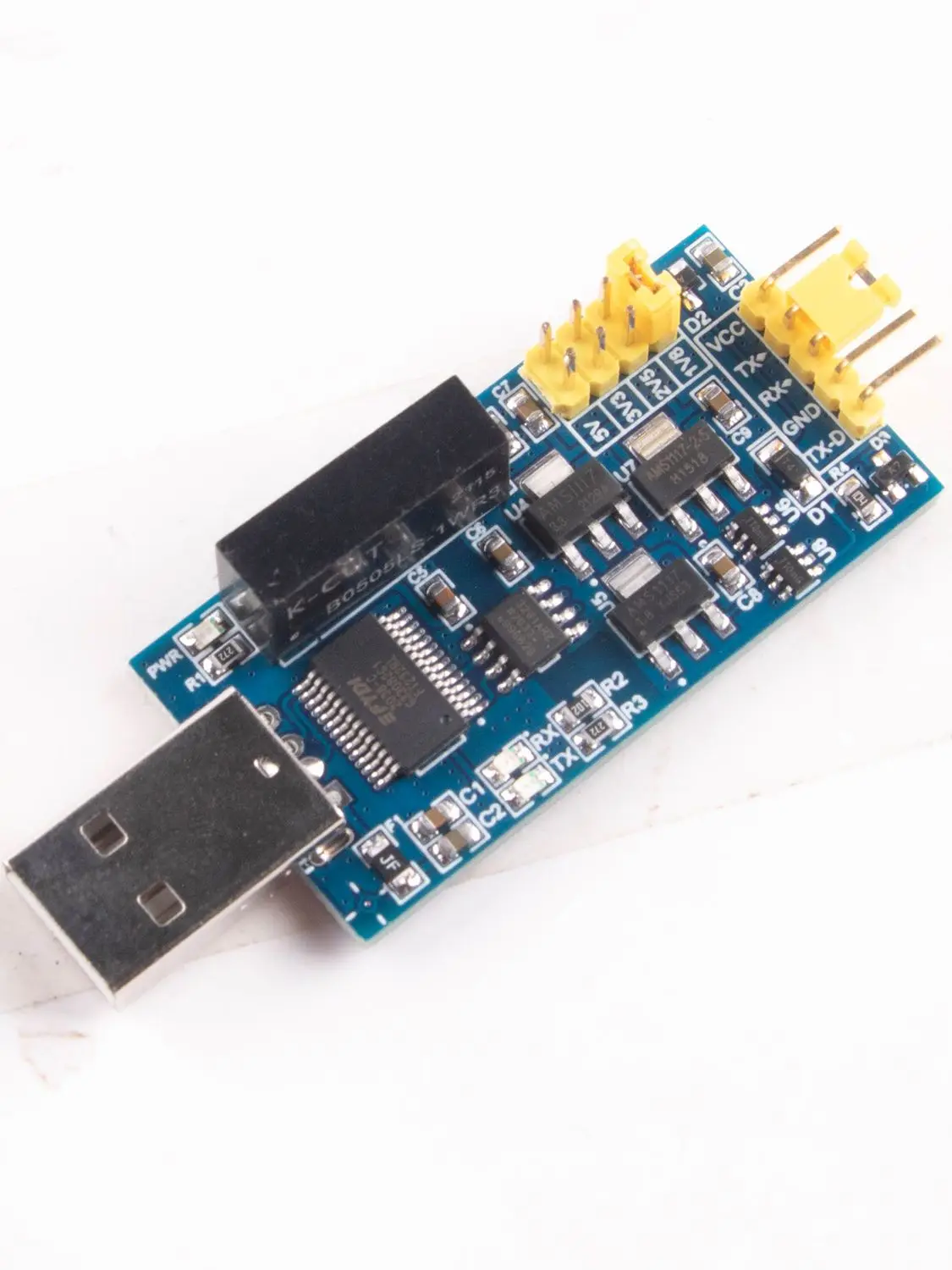

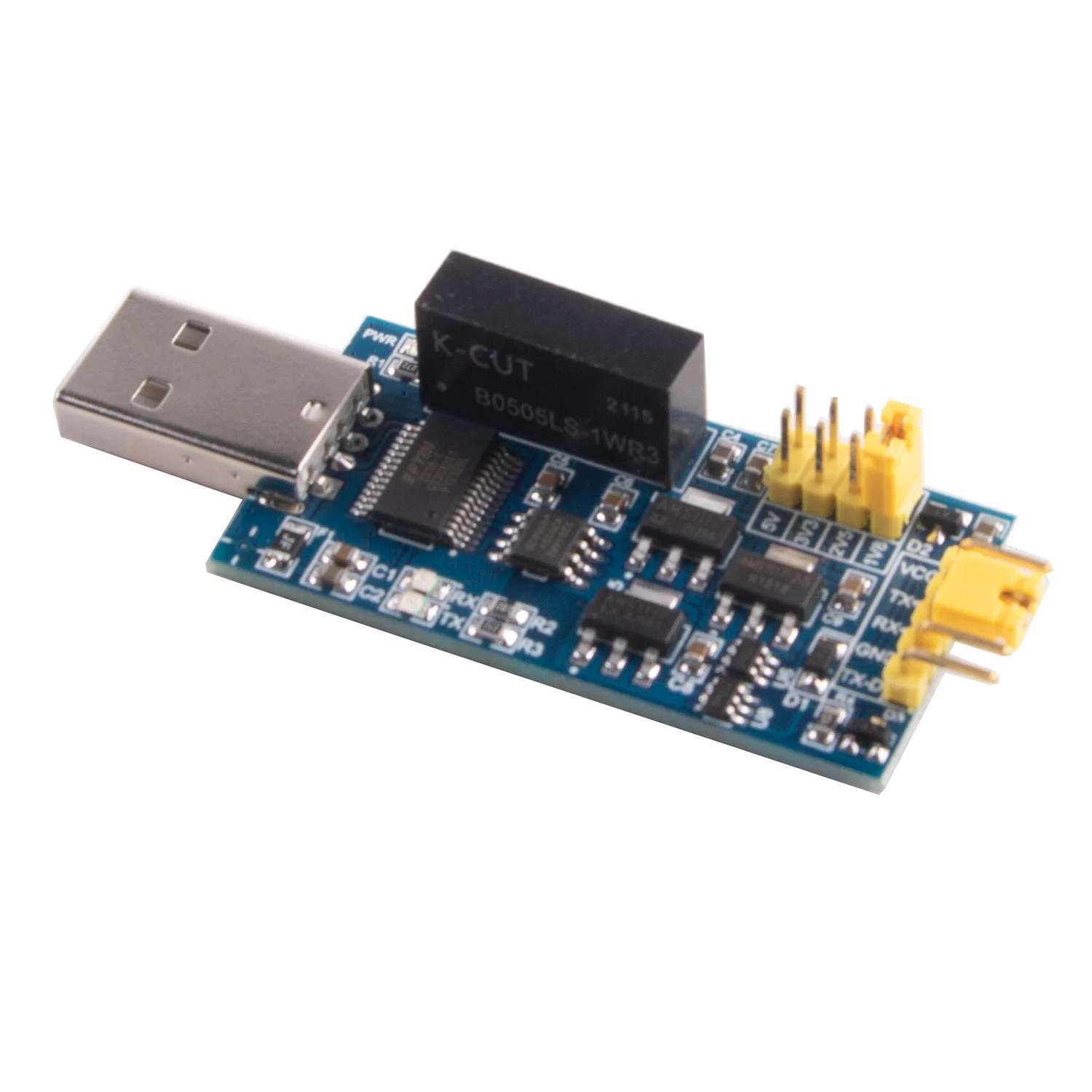

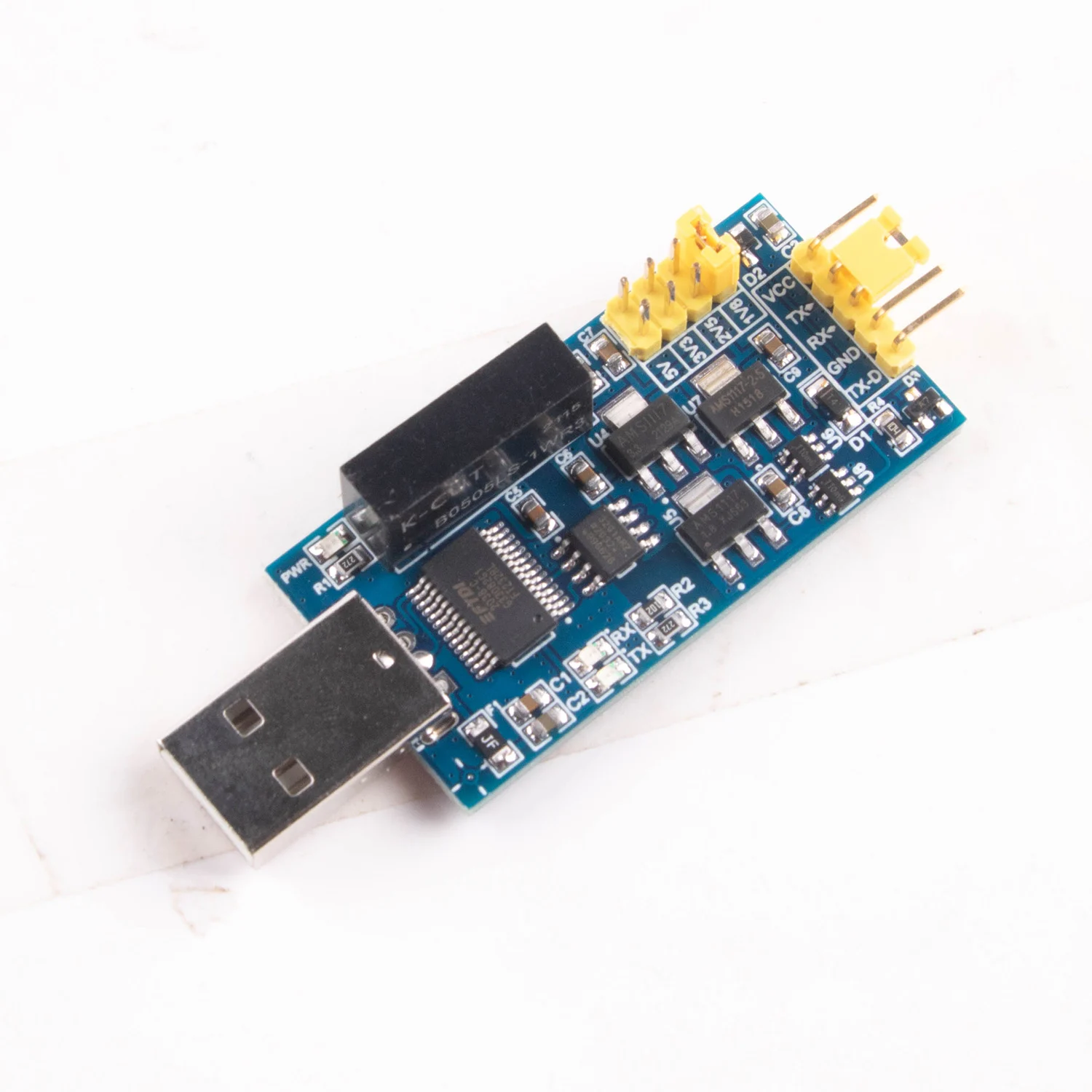

FT232RL магнитно-изолированный последовательный порт USB-TTL (ie UART, COM-порт)

MCS-88-это последовательный интерфейс с магнитной изоляцией от USB к TTL (ie, порт UART/COM), основное управление использует USB-чип FTDI FT232RL, первоначально разработанный по технологии DBS, благодаря напряжению изоляции 1000 В постоянного тока и надежной скорости связи до 3 Мбит/с, сторона USB и сторона TTL полностью изолированы, Что полностью гарантирует безопасность компьютера и эффективно снижает помехи.

Настаиваем на использовании оригинальных чипов, совершенно новых материалов, 100% проверка и отгрузка

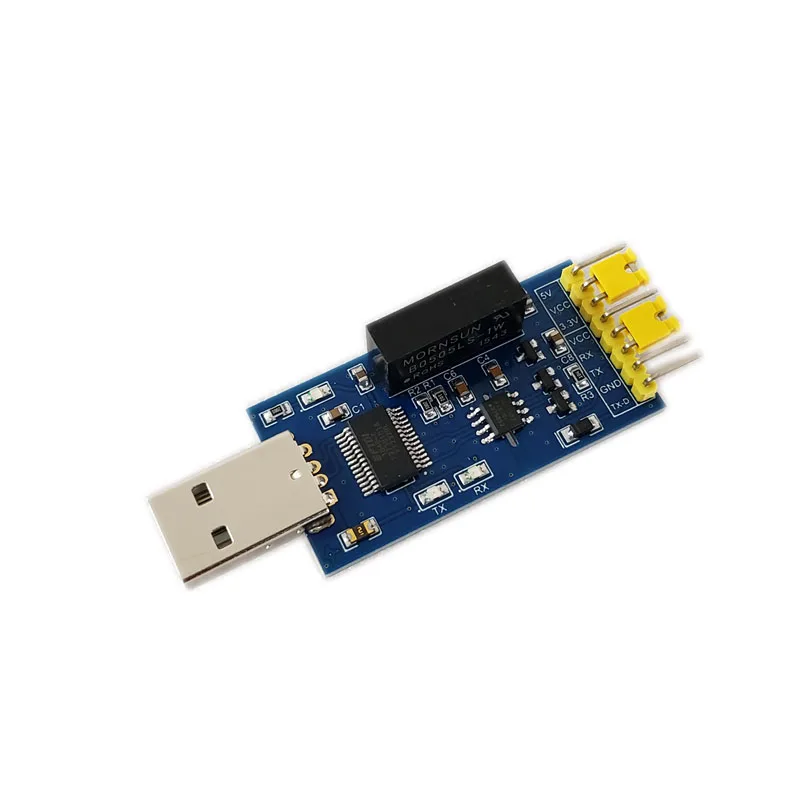

● 5 В/3,3 В (двойной уровень): напряжение и уровень сигнала источника питания можно переключать на 5 В/3,3 В, а напряжение и сигнал источника питания отличаются. Отправьте DuPont line.

● 5 В/3,3 В/2,5 в/1,8 в (четыре уровня): напряжение источника питания и уровень сигнала можно переключать на 5 В/3,3 В/2,5 в/1,8 в, И напряжение и сигнал источника питания отличаются. Отправьте DuPont line.

Основная особенность

● Главное управление FT232RL, отличный в отрасли USB-последовательный чип, стабильный выбор для промышленного применения.

●Чип магнитной изоляции ADI последнего поколения ADU3201 имеет быструю скорость, высокую форму волны, а энергопотребление значительно ниже, чем у фотоэлектрической изоляции.

● Встроенный изолированный источник питания с большим расстоянием, не требует внешнего источника питания, просто подключите USB-интерфейс для использования.

● Увеличьте зазор изоляции и слот печатной платы, чтобы лучше избежать полосы и повысить производительность безопасности.

● Встроенный защитный диод для улучшения защиты.

● Разъем со штекером USB-A, не требует подключения кабеля, подключается непосредственно к USB-порту компьютера для использования.

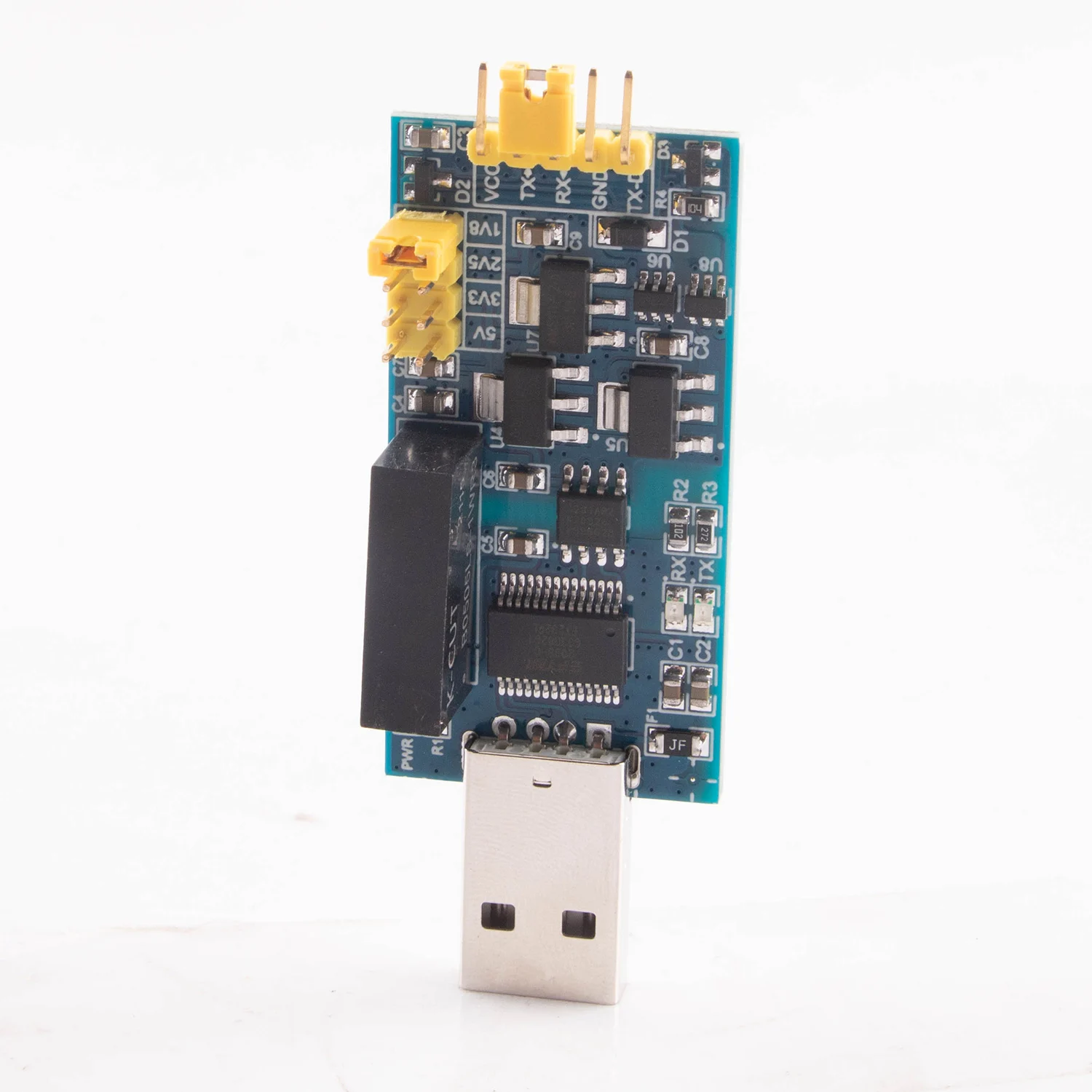

● Уровень связи можно удобно переключать на 5 В или 3,3 В через перемычку (четырехуровневые модели поддерживают 2,5 в/1,8 в).

● VCC может выводить напряжение 5 В или 3,3 В (четырехуровневая Модель поддерживает 2,5 в/1,8 в). , Уровень связи и VCC могут быть одинаковыми или разными.

● TX приводит к TX-D (выход с открытым сливом) через обратный диод, что удобно для программирования однокристального микрокомпьютера STC и позволяет избежать неполного программирования после сбоя питания.

● Бортовой источник питания, отправка и прием трех светодиодный ных индикаторов, а также наблюдение за состоянием связи в любое время (специальный драйвер IO, не подключенный параллельно сигнальной линии, не влияет на связь).

Типичное применение

● Изоляция USB для последовательной связи TTL и оборудования отладки в высоковольтных опасных ситуациях.

● Обновление периферийной прошивки, такой как роутеры и приставки.

● Запись (загрузка) MCU программа

● Высокоскоростной USB коммуникационная плата интерфейса UART (до 2 Мбит/с)

● Встроенный продукт для повышения надежности связи

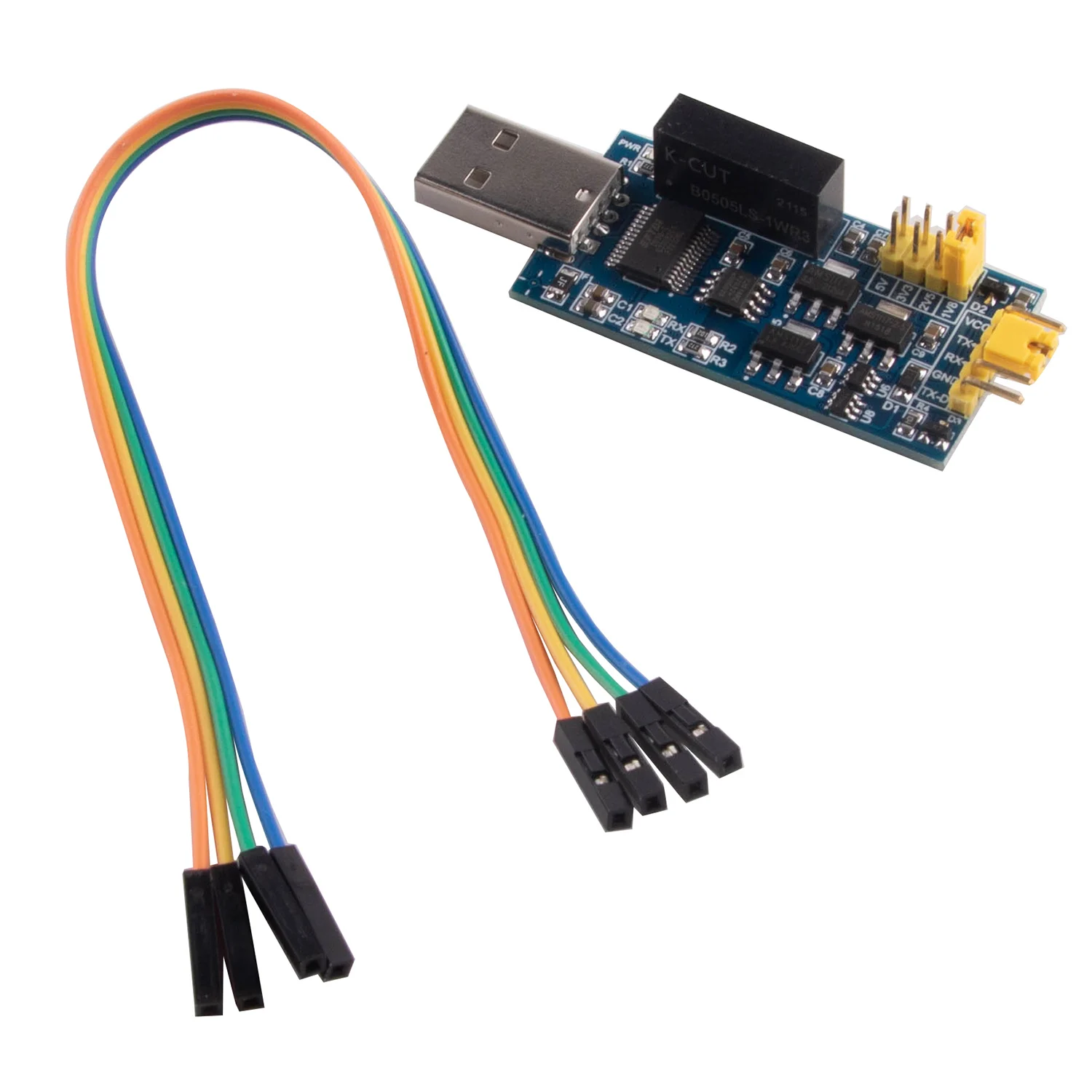

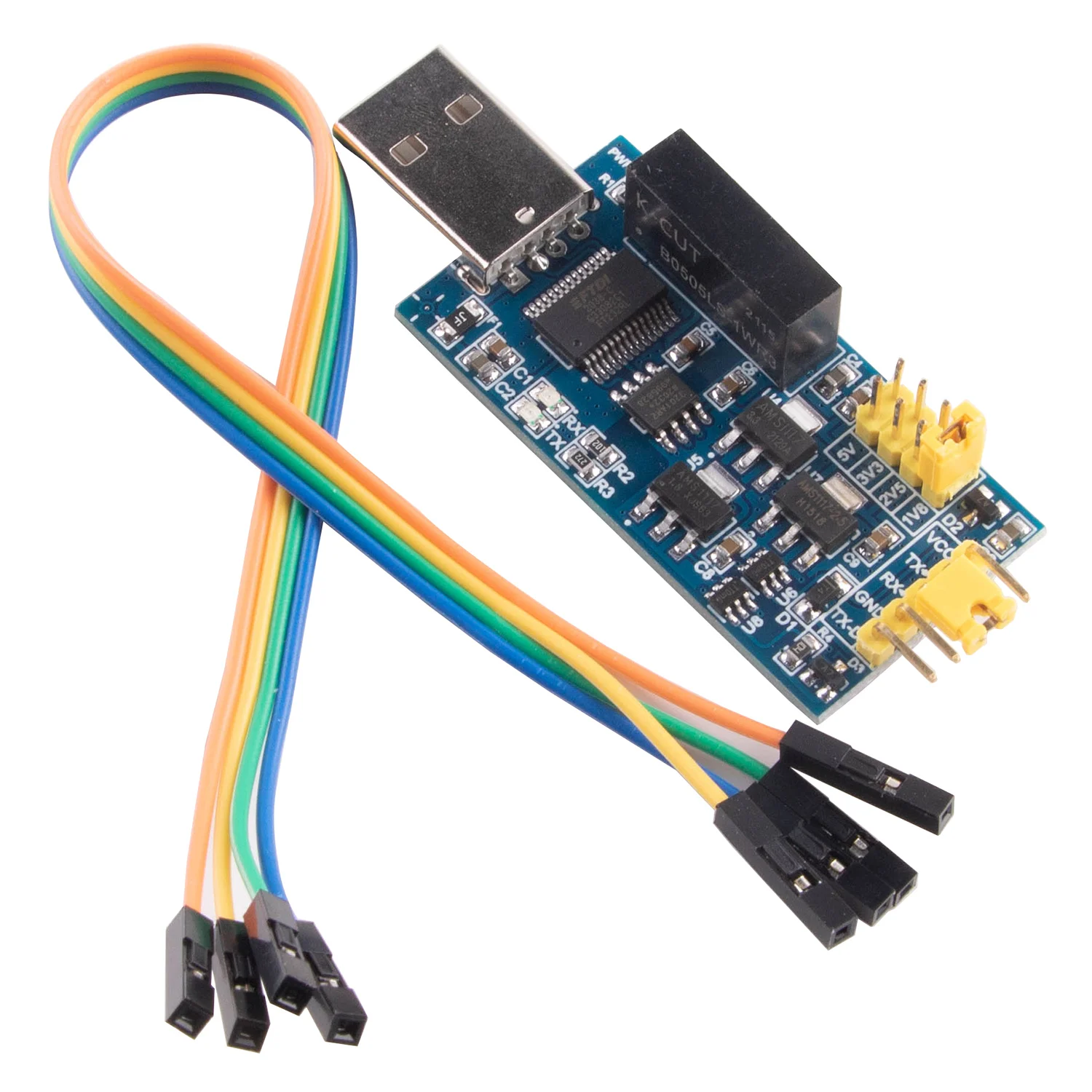

Изображение аксессуаров

Кабель DuPont-это подарок, а USB-удлинитель можно приобрести в соответствии с вашими потребностями.

Функция Pin

● Контакт выбора уровня: используется для выбора сигнала и уровня питания VCC, он должен быть подключен к одному из 5 В или 3,3 В.

●TX/RX: последовательный контакт данных (относится к собственному TX модуля. Передача данных/RX. Прием данных, соответствующий RX/TX внешнего устройства.)

●GND: Заземление питания (GND должен быть подключен и не должен быть подключен неправильно, в противном случае устройство или модуль последовательного порта могут быть повреждены)

Выше указаны контакты, которые должны быть подключены для нормальной связи.

●VCC: Выходная мощность (в зависимости от того, нужно ли внешнему устройству источник питания для определения подключения или нет, максимальный ток не должен превышать 500 мА)

● TX-D: TX через обратный диод, то есть сигнал TX с открытым дренажным выходом, который может выводить только низкий уровень и должен быть вытянут высоко внешне. Когда микроконтроллер STC загружает программу, используйте TX-D вместо TX и Подключитесь к контакту P30 микроконтроллера.

Подсказка

● Этот модуль может поддерживать сигнальный контакт и контакт питания для одновременного переключения на 5 В/3,3 В/2,5 в/1,8 в (использование VCC для внешнего источника питания, сигнальный контакт и уровень VCC одинаковы), а также может поддерживать использование различных источников питания для сигнала и источника питания. Ping (Используйте ряд 5 В или 3,3 В/2,5 в/1,8 в для внешнего источника питания).

● При заводских испытаниях уровень по умолчанию составляет 3,3 В или 1,8 в. TX/RX напрямую подключены, просто снимите его при использовании.

Меры предосторожности

● Это последовательный порт TTL уровня 5 В/3,3 В/2,5 в/1,8 в, пожалуйста, не подключайте оборудование уровня RS-232 (от +-5 В до +-15 в)

● Нагрузка этого модуля не должна превышать 150 мА, в противном случае есть риск повреждения модуля или компьютера USB (для связи требуется только три провода GND/TX/RX).
