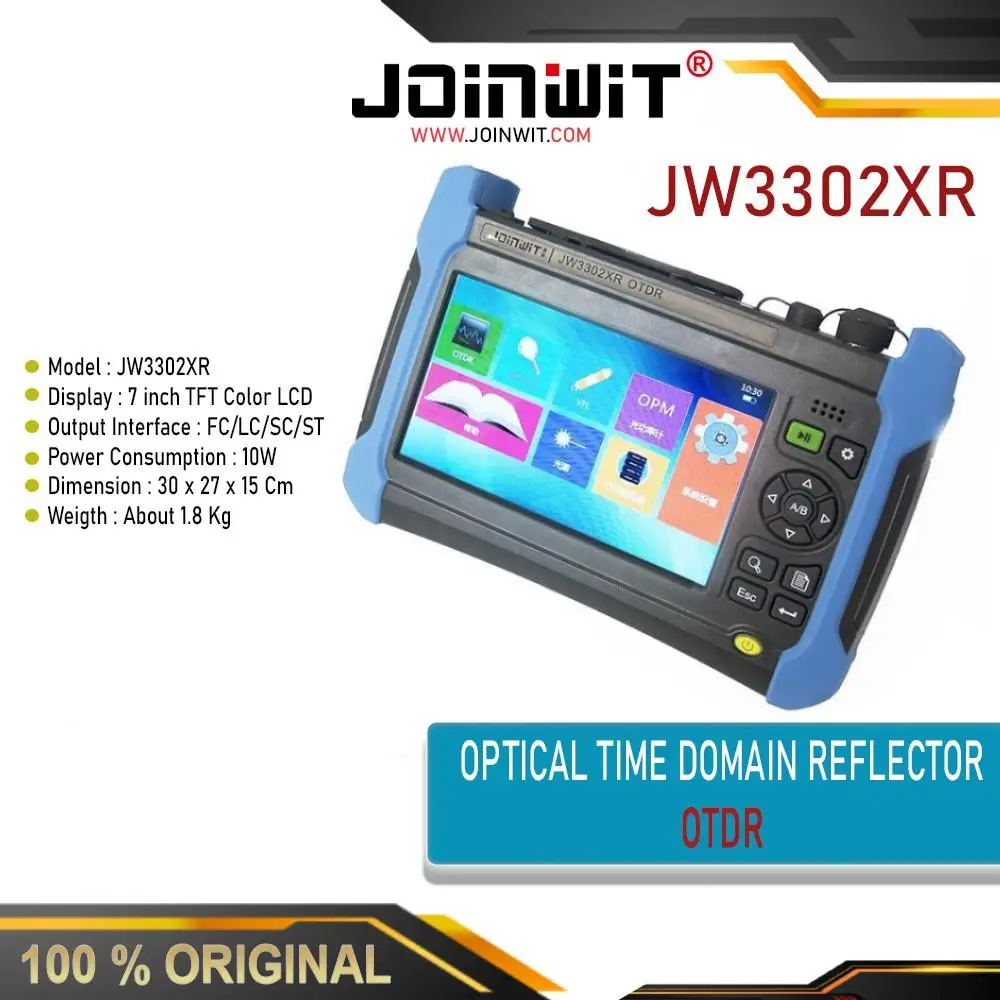

JoinWit JW3302XR OTDR PON 1310/1490nm/1550nm 37/37/37dB оптический временной рефлектометр совместимый с

Максимальный динамический диапазон

См.Технические характеристики для каждого стандарта
Модуль OTDR”Для получения дополнительной информации.

Диапазон точности

± (0,75 + образец интервал + 0.0025% × диапазон)
(За исключением ошибки в размещении Преломления) (м)

Разрешение диапазона

0,05, 0,1, 0,2, 0,5, возрастом 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 4, 8, 16 и 32 м

Диапазон испытаний

0,4, 0,8, 1,6, 3,2, 6,4, 16, 32, 64,
128, 256 и 512 км (монорежим);

0,4, 0,8, 1,6, 3,2, 6,4, 16 и 32 км
(850нм мульти-режим)

Тестирование PW

3, 5, 10, 30, 80, 160, 320,
640, 1280, 5120, 10240 и 20480ns;

3, 5, 10, 30, 80, 160, 320,
640 и 1280ns(850nm мульти-режим)

Максимальное количество
Точки отбора проб

256k

Линейность

0.03 дБ/дБ

Разрешение потери

0001 дБ

Диапазон настройки преломления

1,00000 ~ 1,99999 (шаг: 0,00001)

Диапазон блока

Км, М, тысячи футов, футов

Дисплей

800 × 480, 7 дюймов TFT цветной ЖК-дисплей
(Емкостный сенсорный экран в
Стандартная конфигурация,
И резистивный сенсорный экран опционально)

Оптический выходной интерфейс

FC/UPC (стандартная конфигурация, с LC/UPC, SC/UPC
И ST/UPC опционально)

Язык интерфейса

Упрощенный китайский, английский,
Доступно в России и Корее
(Свяжитесь с офисом для поддержки других языков)

Внешние интерфейсы

USB, Micro-USB, 10M/100M Ethernet,
Наушники и Micro SD

Источник питания

AC/DC адаптер: AC100V ~ 240V,
50/60Hz и 1.5A; Постоянного тока: 17V ± 3V(2A)

Внутренний литиевый аккумулятор: 11,1 В, 6800 мАч,
Время работы батареи: 8h

Энергопотребление

10 Вт

Размеры

30*27*15 см

Вес

Около 1,8 кг

Экологическая адаптивность

Рабочая температура: -10 ℃ ~ + 50 ℃
(Зарядка аккумулятора: 5 ℃ ~ 40 ℃)

Температура хранения: -40 ℃ ~ + 70 ℃
(Батарея: -20 ℃ ~ 60 ℃)

RH: 5% ~ 95%, без конденсации

VFL (опционально)

Рабочая длина волны: 650 нм ± 20 нм

Выходная мощность: 2 мВт (Типичный)

Режим работы: CW, 1 Гц и 2 Гц

Оптический измеритель мощности (опционально)

Диапазон длины волны: 1200нм ~ 1650нм

Диапазон мощности: -60 дБм ~ 0 дБм

Погрешность: ± 5%(-25dBm, CW)

Стабильная светильник источник (опционально)

Рабочая длина волны: такая же, как и OTDR

Выходная мощность: ≥-5 дБм

Режим работы: CW, 270 Гц, 1 кГц и 2 кГц

Номер модуля

Рабочая длина волны

Лазер

Длина волны

Динамический диапазон

(ДБ)

Eventdead
Зона

(М)

ATTdead
Зона

(М)

OTDR-SM1

Моно-режим 1310/1550 нм

Двойной

32 / 30

0,5

OTDR-SM2

Моно-режим 1310/1550 нм

40 / 38

OTDR-SM3

Моно-режим 1310/1550 нм

42 / 40

OTDR-1310/1490/1550 нм

Монорежимный 1310/1550
/1625нм (встроенный фильтр)

Три

37/37/37

OTDR-SM/мм

Моно-режим 1310/1550 нм,
Мульти-режим 850/Нм

Четыре

37/36/28/26

0,7

5
