Модернизированный ручной миниатюрный анализатор спектра TinySA дисплей 2 8 дюйма от

Модернизированный ручной миниатюрный анализатор спектра TinySA дисплей 2 8 дюйма от

Модернизированный ручной анализатор крошечного спектра TinySA 2,8 "дисплей от 100 кГц до 960 МГц с защитой от ESD версии V0.3.1 _ E с батареей


Параметры

Пользовательский интерфейс:

* Разрешение дисплея 320*240 пикселей
* Диагональ экрана 2,8"
* 16 бит на RGB пикселей

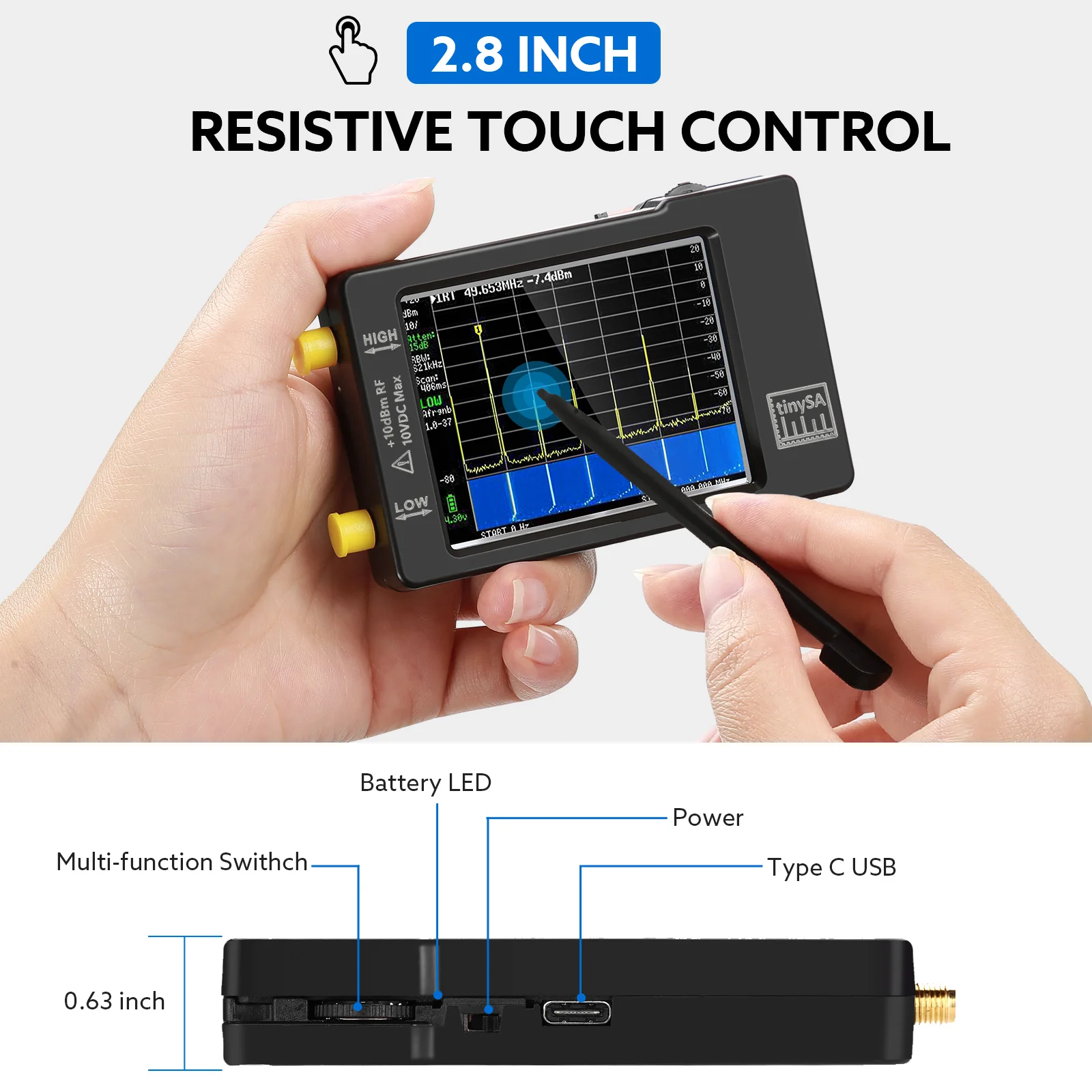

* Резистивное сенсорное управление
* Управление переключателем Jog
* Контроль последовательного порта USB
* Дополнительный порт TTL USART (SW еще не реализован) на внутренней печатной плате
* Линейный источник питания, чтобы избежать переключения шума.

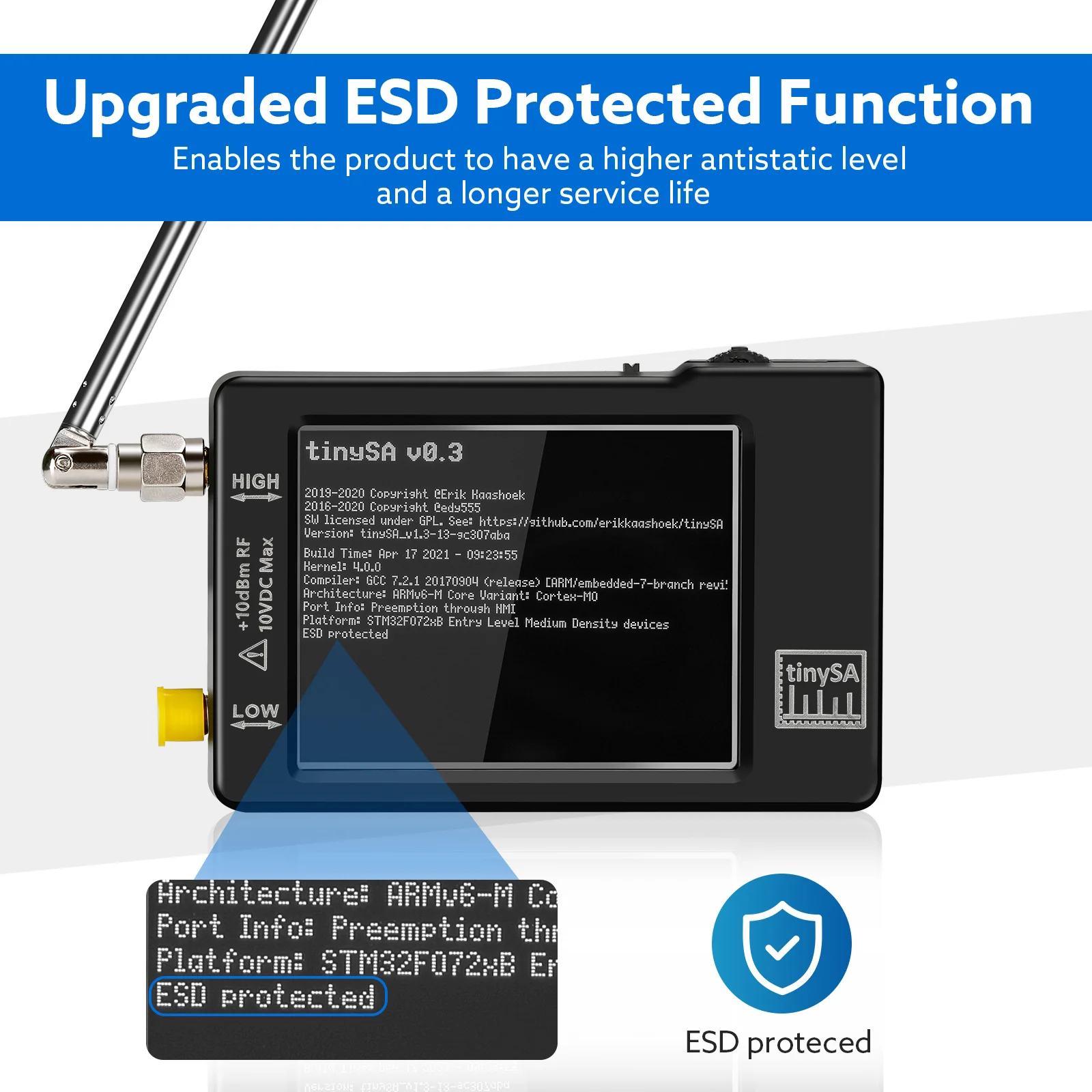

* Добавьте защиту порта ESD для обновления версии (V0.3.1 _ E)

Спецификация входного/выходного сигнала tinySA разделена на 4 режима
Спецификация низкого входного режима:

* Диапазон входных частот от 100 кГц до 350 МГц
* Входное сопротивление 50 Ом при затухании входного сигнала до 10 дБ или более.
* Выбор ручного и автоматического затухания ввода между 0 дБ и 31 дБ в 1 дБ шаги
* Абсолютный Максимальный входной уровень без затухания + 10dBm
* Абсолютная Максимальная входная мощность с 30dB затуханием + 20dBm для короткого периода
* Входная точка перехват продуктов модуляции третьего заказа (IIP3) с 0 дБ затуханием + 15dBm
* 1 дБ точка сжатия при + 2 дБм с 0 дБ затуханием
* Разрешение детектора мощности 0,5 дБ и линейность по сравнению с частотой +/-1 дБ
* Абсолютная точность уровня мощности после калибровки уровня мощности +/- 1 дБ
* Самый низкий дискретный сигнал с пропускной способностью 30 кГц-102dBm
* Точность частоты равна выбранной полосе пропускания разрешения
* Фазовый шум-90 дБ/Гц при офсете 100 кГц и-115 дБ/Гц при офсете 1 МГц
* Свободный динамический диапазон при использовании полосы пропускания 30 кГц 70 дБ
* Вручную выбираемые фильтры разрешения 3, 10, 30, 100, 300, 600 кГц. Автоматический выбор одного из 57 фильтров разрешения.
* Разрешение экрана 145 или 290 точек измерения.
* Скорость сканирования более 1000 точек/секунд с использованием самых больших фильтров разрешения.
* Автоматическая оптимизация реальных точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы пропускания разрешения
* Опция подавления Spur для оценки, если определенные сигналы генерируются внутри или фактически присутствуют в входном сигнале

Высокая спецификация входного режима:

* Диапазон входных частот от 240 МГц до 960 МГц
* Поскольку нет входного полосового фильтра, сильные сигналы, выходящие за пределы диапазона от 240 МГц до 960 МГц, могут привести к искажению сигналов в диапазоне частот
* Абсолютный Максимальный входной уровень без затухания + 10dBm
* Входная точка перехват продуктов модуляции третьего заказа (IIP3)-5dBm
* 1 дБ точка сжатия при-6 дБм с 0 дБ затуханием
* Разрешение детектора мощности 0,5 дБ и линейность по сравнению с частотой +/-1 дБ
* Абсолютная точность уровня мощности после калибровки уровня мощности +/- 1 дБ
* Самый низкий дискретный сигнал с пропускной способностью разрешения 30 кГц-115dBm
* Точность частоты равна выбранной полосе пропускания разрешения
* Свободный динамический диапазон при использовании полосы пропускания 30 кГц 50 дБ
* Выбираемые (автоматические и ручные) фильтры разрешения 3, 10, 30, 100, 300 и 600 кГц
* Дополнительный 25 дБ до 40 дБ частотно-зависимый входной аттенюатор. Ошибка уровня мощности с активированным аттенюатором увеличивается до +/- 15 дБ
* Разрешение экрана 145 или 290 точек измерения.
* Скорость сканирования более 1000 точек/секунд с использованием самых больших фильтров разрешения.
* Автоматическая оптимизация реальных точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы пропускания разрешения

Спецификация режима низкого выхода:

* Sinus выход с гармоникой ниже-40 дБ фундаментальных
* Диапазон выходной частоты от 100 кГц до 350 МГц
* Выходной уровень выбирается в 1 дБ шагов между-76dBm и-6dBm
* Опционально AM, узкая FM и широкая FM модуляция или медленная развертка по выбору частотного диапазона

Высокая производительность режима:

* Квадратный волновой выход
* Диапазон выходной частоты от 240 МГц до 960 МГц
* Выходной уровень выбирается с переменным шагом между-38dBm и + 13dBm
* Опционально узкая FM и широкая FM модуляция или медленная развертка по выбору частотного диапазона

Спецификация справочного генератора:

* Дополнительный квадратный волновой выход с фундаментальным at -25dBm подключен к высокому входу/выходу
* Частота может быть установлена на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц.

Спецификация батареи:

* Время зарядки макс. 1 час на минимальном usb-порте 500мА или зарядном устройстве USB
* Работа на полностью заряженной батарее не менее 2 часов

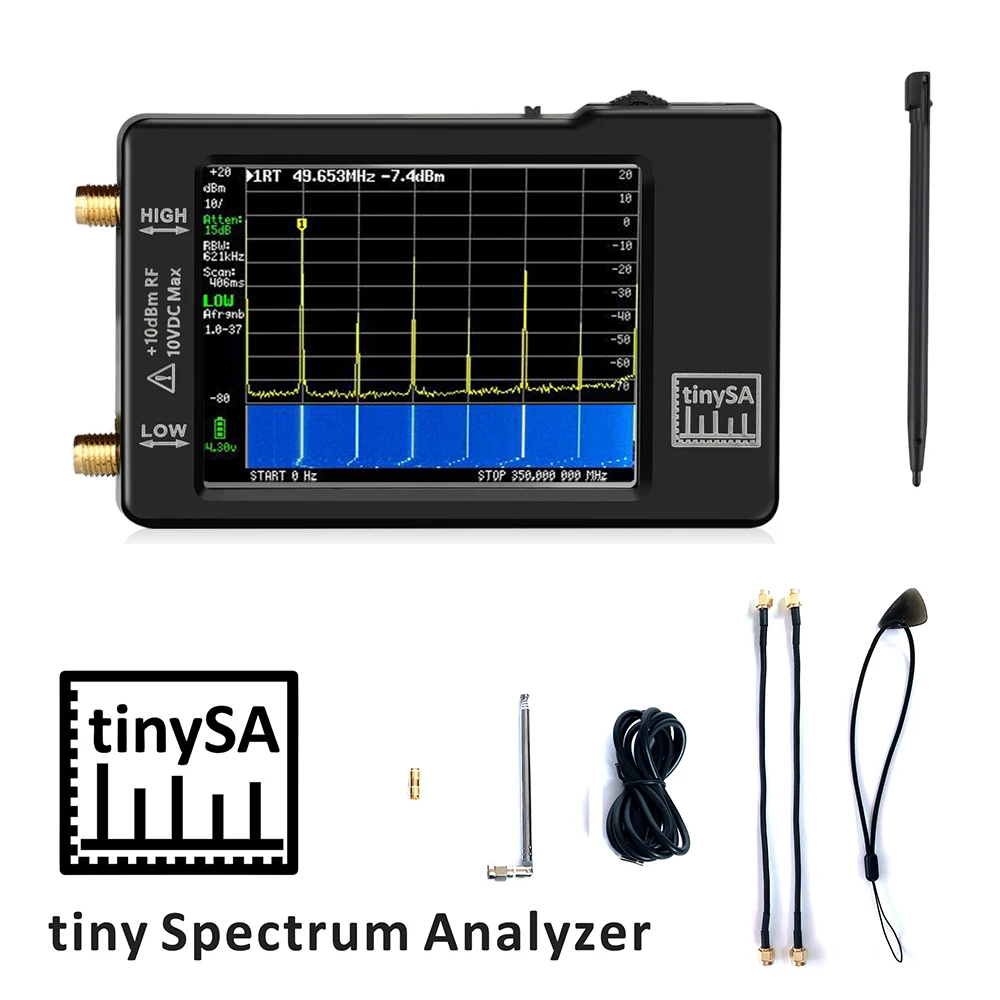

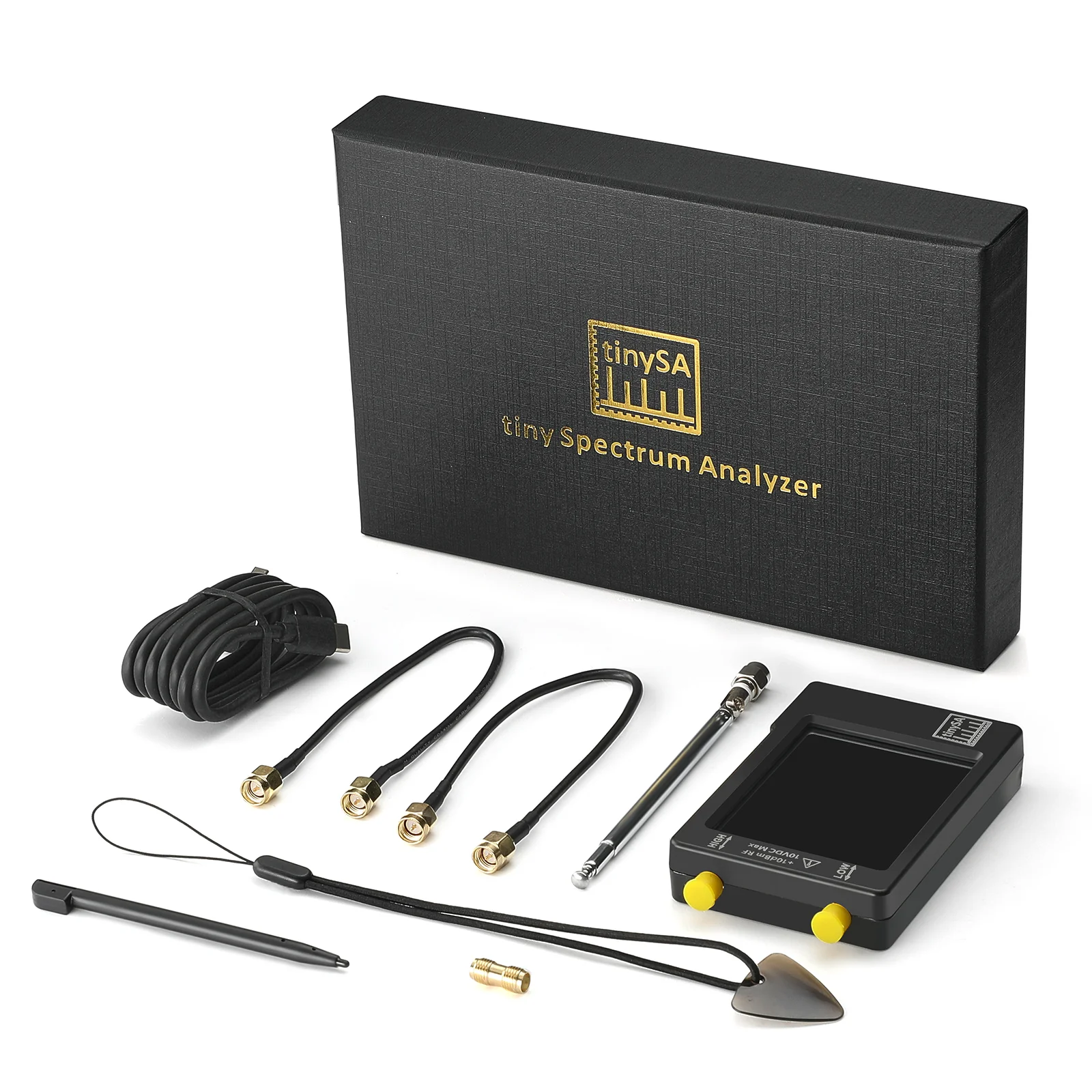

Посылка включает:
TinySA 2,8 "анализатор спектра * 1
20 см sma-sma rg174 rf cabe * 2
Кабель для передачи данных USB Type-C * 1
Ручная Веревка * 1
Разъем SMA female-female * 1
SMA телескопическая антенна * 1
