Цифровая металлическая система прямого фокуса Ruida с сенсорным экраном функцией

1) Обнаружение цифрового ввода, точность 24 бит;
2) аналоговый выход от + 10 В до-10 В, точность 12 бит;
3) общий выход ввода/вывода, фотоэлектрическая изоляция, высокая мощность выхода для привода реле, стандарт 24 В;
4) общий выход ввода/вывода, фотоэлектрическая изоляция, стандарт 24 В;
5) Специальный моторный интерфейс, переключатель источника входного сигнала и вход ограничительного переключателя, максимальная частота импульсного выхода составляет 500 кГц;
6) 2 канала ШИМ выход, 24 В и 5 В уровень может быть настроен, самая высокая выходная частота 100 кГц;
7) квадратурный кодер вход, TTL уровень;
8) единое время сбора данных менее 2 мс;

Контур

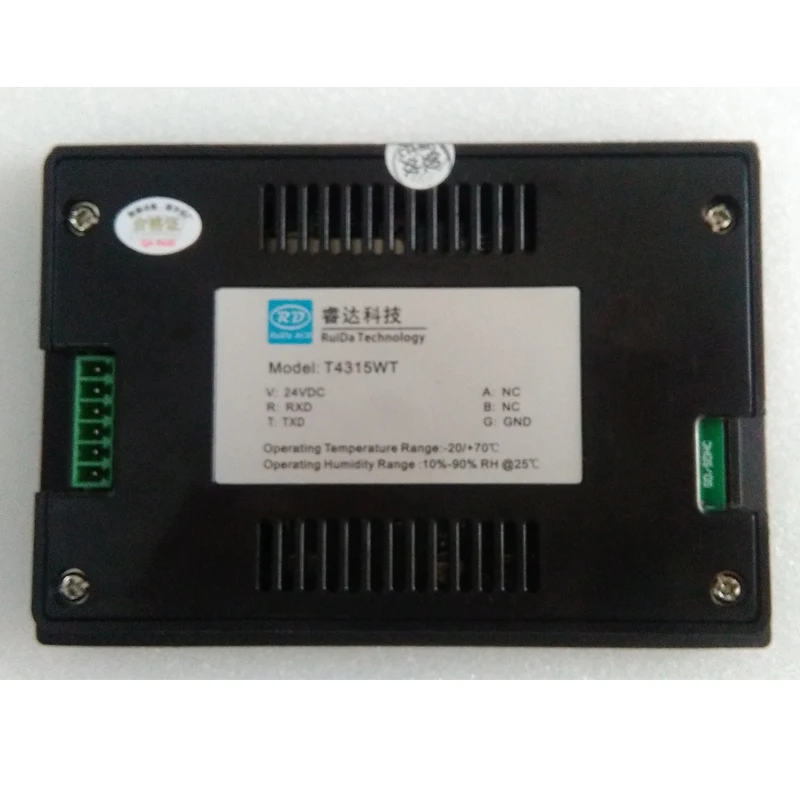

4,3 дюймов полный сенсорный экран, выделенный PW или шаговый двигатель интерфейс, Температура обнаружения, интерфейс USB, аналоговый отзывы сенсор, импортные бесконтактный датчик смещения.

Система прямого фокуса-это продукт, предназначенный для резки металла, неметаллической резки и других одноосных автоматических полей управления, на основе RDC633XM-LFS-DP01 аппаратной платформы, Сочетание с передовыми алгоритмами управления и технологией измерения положения. Он используется для последовательного интерфейса и отображения связи для достижения параметров контроля дисплея и настроек, пользователь может сотрудничать с программным обеспечением программирования ePLC удобной реализации и настроить свои собственные функции ePLC, это простой и экономичный план реализации системы регулировки высоты.
Функция Описание:

1) переключение между ручным режимом и автоматическим режимом
2) Автоматическая коррекция
3) Поддержка для установки в положение фокуса непосредственно после автоматической коррекции от 0,2 мм до 15 мм, значение по умолчанию составляет 1 мм
4) сигнализация о столкновении, верхняя и нижняя предельная сигнализация
5) Поддержка последующей Тесты режим
6) Поддержка установки выхода канала выдувания, гипербарного кислорода, низкого давления кислорода и воздуха может быть переключена
7) поддерживает настройку параметров в реальном времени ПК, Режим реального времени и режим задержки во время выбора способов резки
8) Поддержка операционной панели для управления настройкой параметров системы и процессом резки
9) сбор цифровых данных и Высокоскоростная передача данных для обеспечения точности данных
10) Поддержка серийного дисплея управления движением, дисплея, настройки и параметров для ручного управления автоматическим переключателем и т. д.

Параметры

Вспомогательное оборудование:

Металлическая система прямого Фокуса: усилитель, кабель датчика, кабели усилителя, датчик, дисплеер.

Размер материнской платы: 185 мм * 100 мм

Размер платы интерфейса: 170 мм * 120 мм

Мощность: 24 В/3 А

Окружающая среда: температура Цельсия от 0 до 70 градусов, влажность <70%

Применение площадь:

Металлическая резка и другая одноосная автоматическая система управления.
