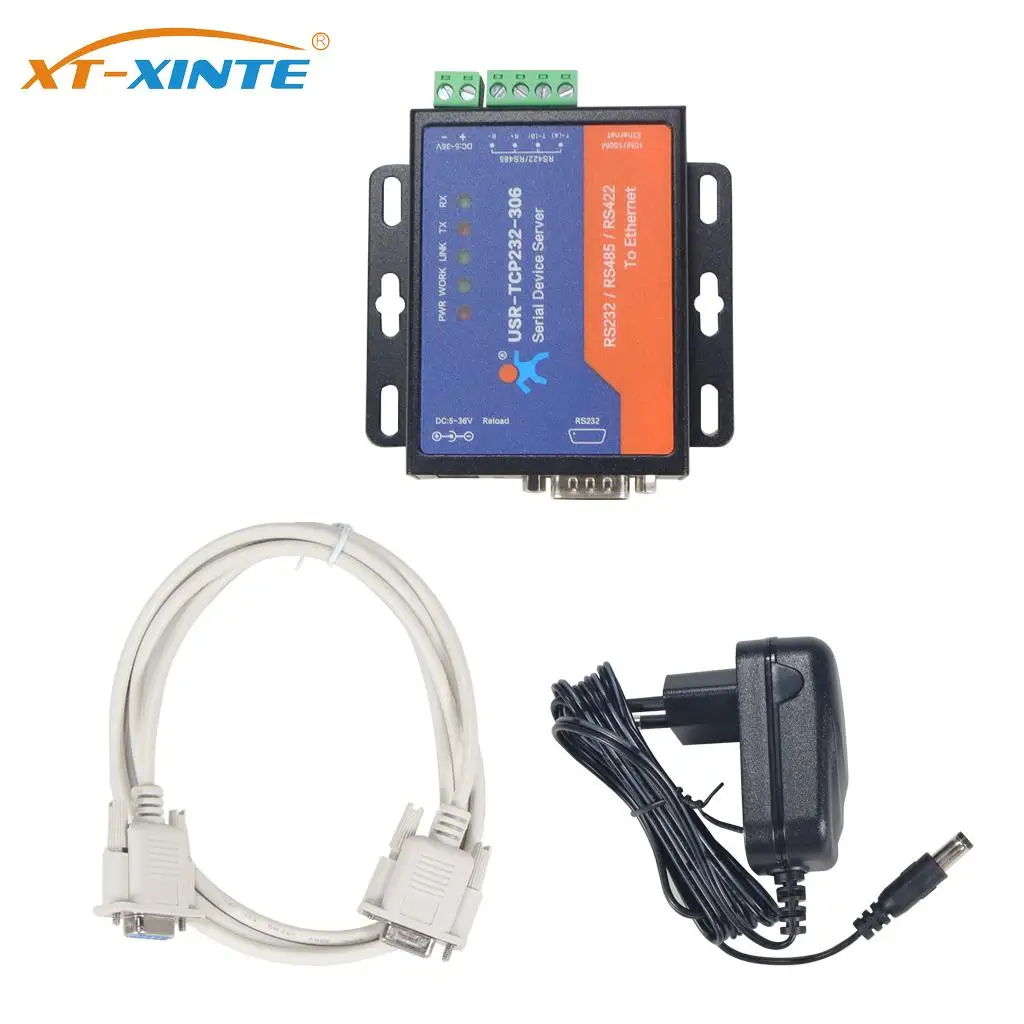

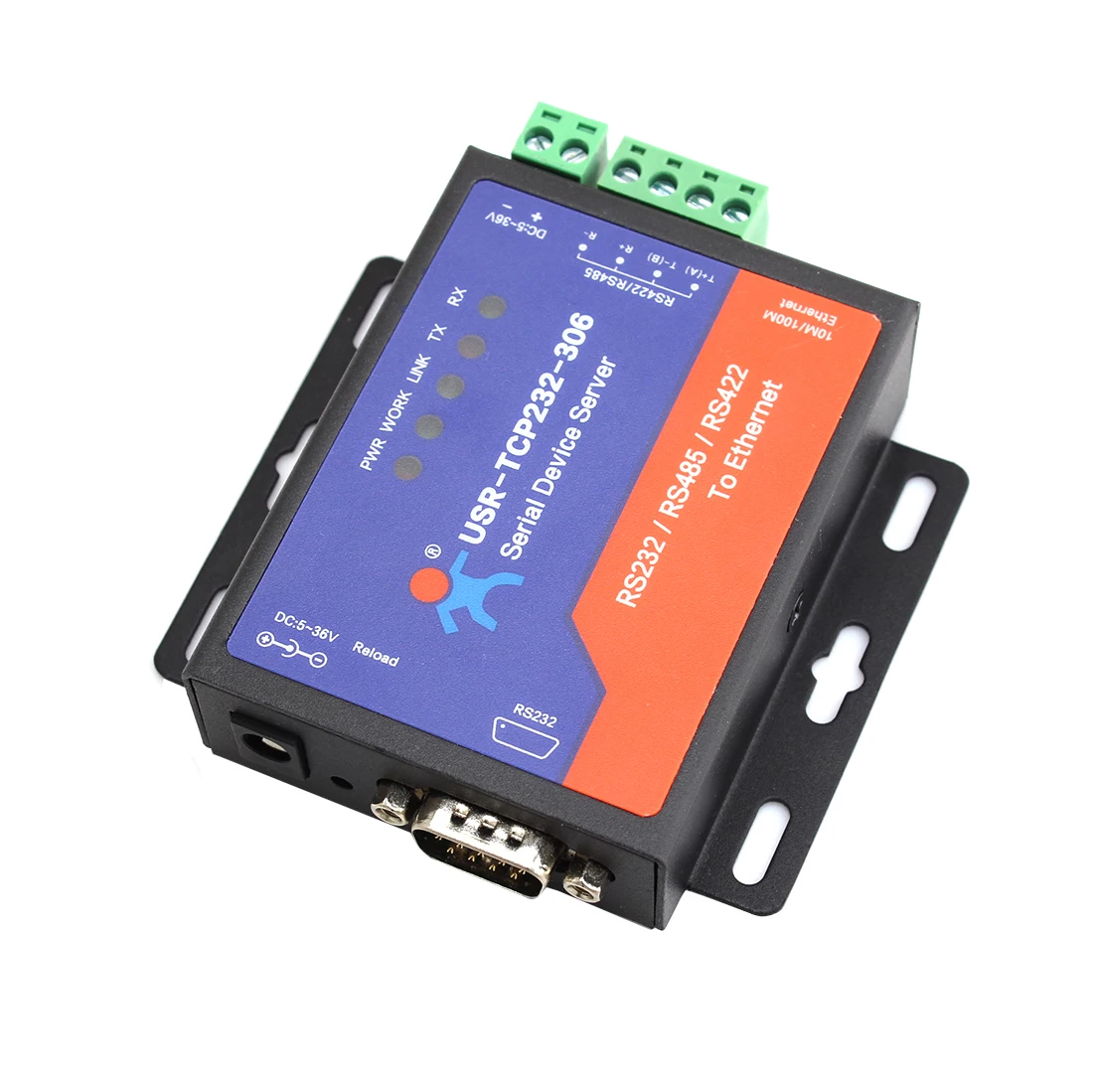

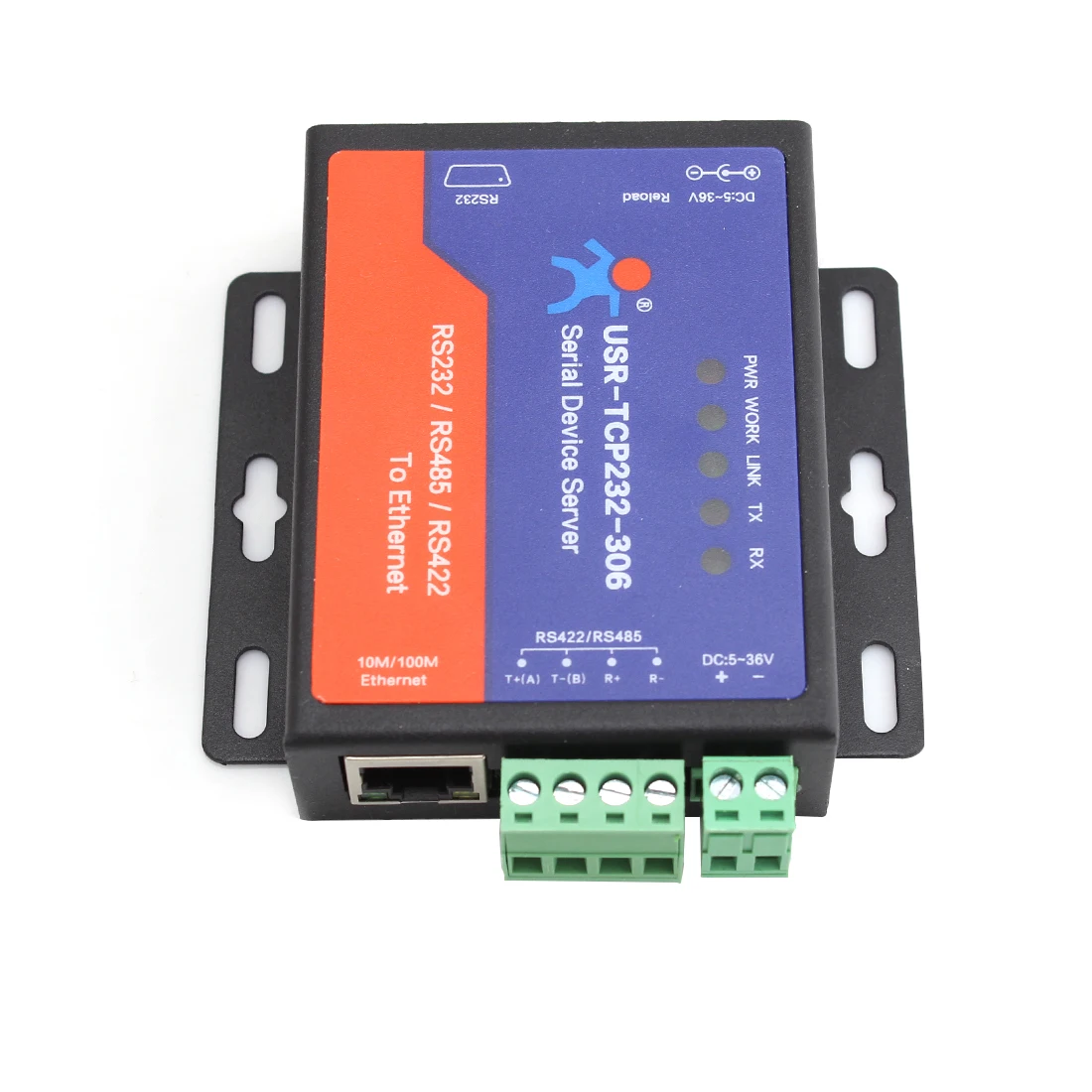

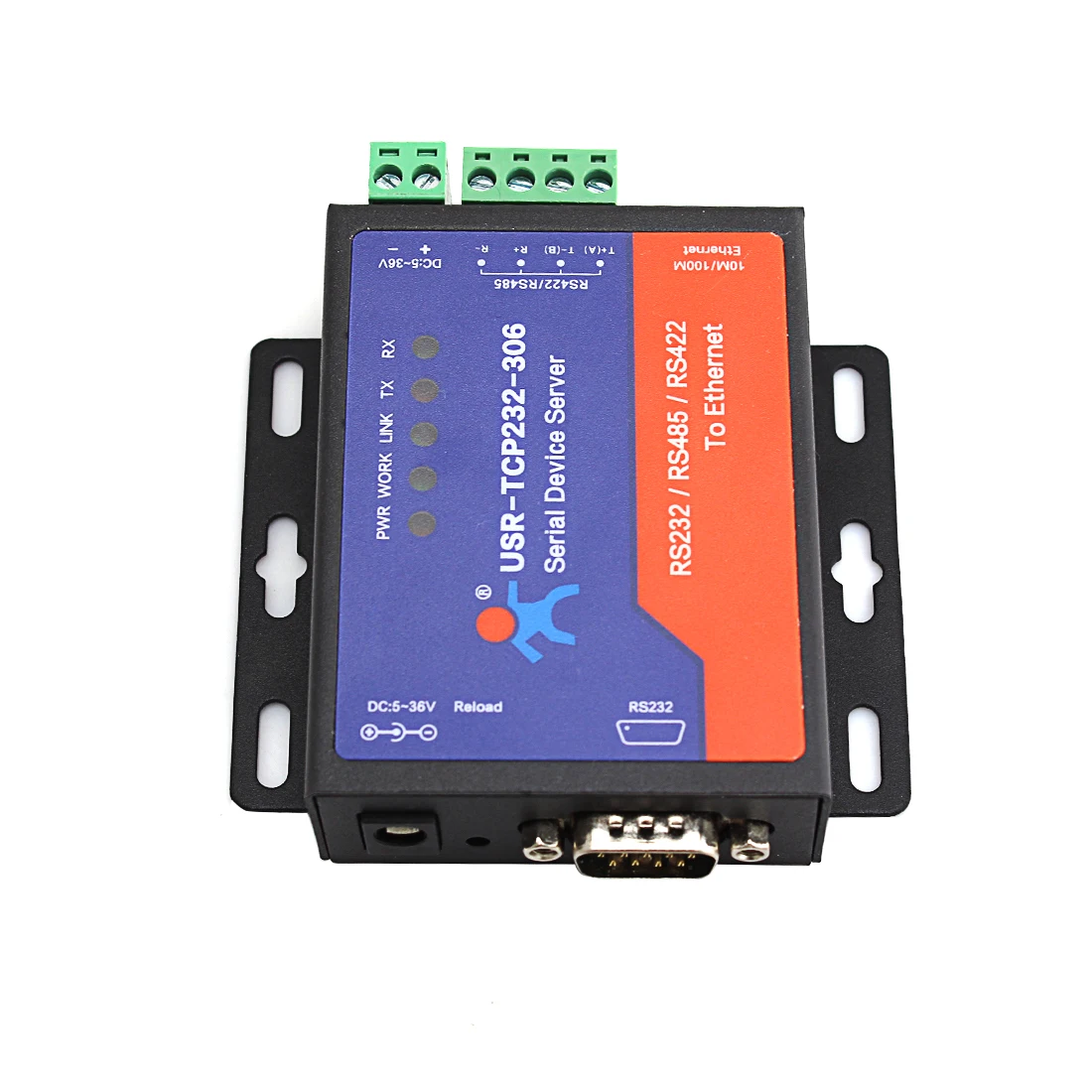

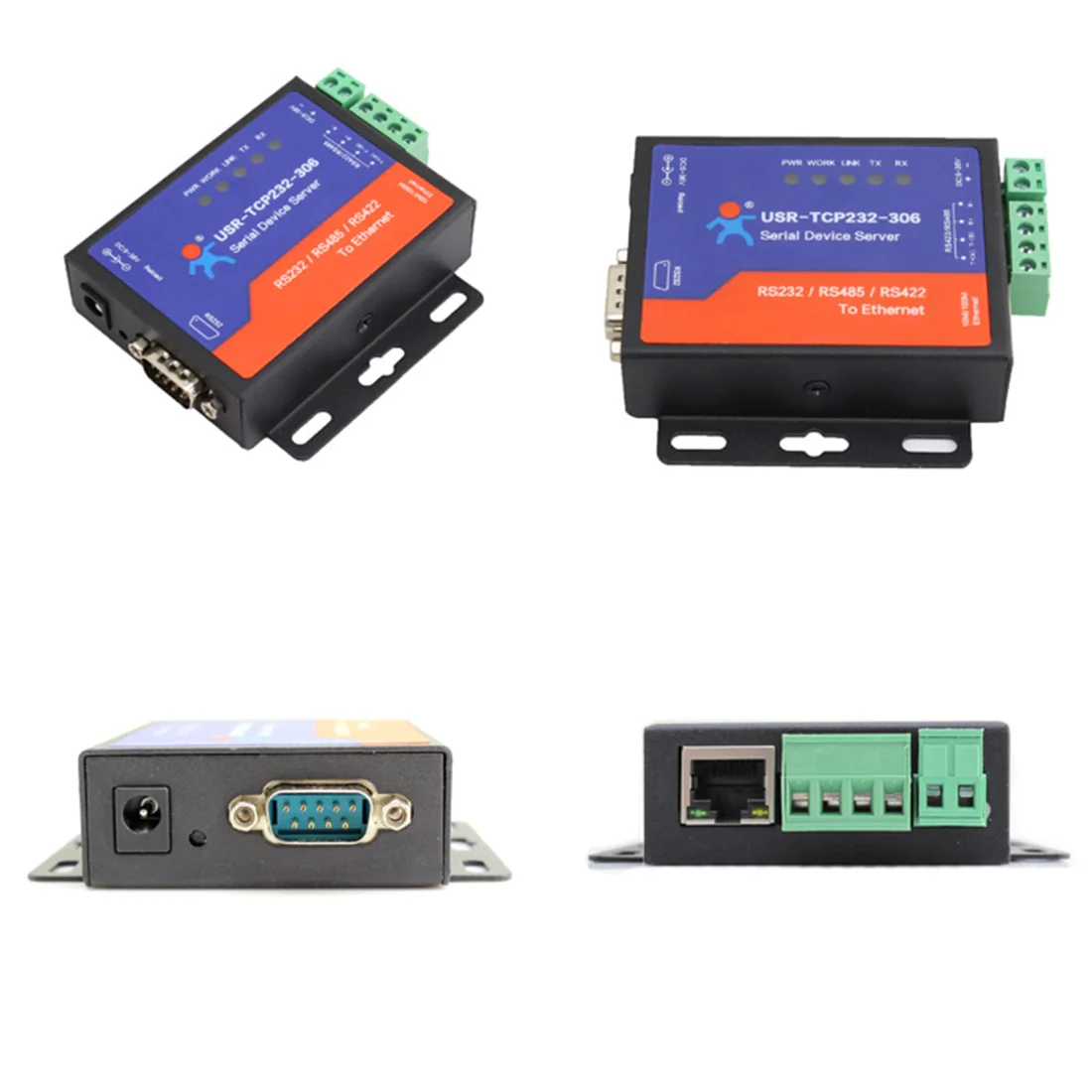

USR-TCP232-306 низкая стоимость RS232 RS485 RS422 серийный сетевой Ethernet конвертер с функцией

USR-TCP232-306 преобразователь Ethernet RS422/RS232/RS485 последовательный в Ethernet поддержка DNS DHCP Buit-in веб-страница

Введение

USR-TCP232-306-это сервер с несколькими последовательными портами, функция которого заключается в реализации двунаправленной прозрачной передачи между RS232/RS485/RS422 и Ethernet. Пользователь может непосредственно обрабатывать взаимодействие данных через сеть и устройство для реализации удаленного сбора данных, дистанционного управления и управления.

Особенности

• Авто-Auto MDI/MDIX, RJ45 порт с 10/100 Мбит/с

• Режим работы: TCP сервер, TCP клиент, UDP клиент, UDP сервер, HTTPD клиент

• Скорость передачи данных последовательного порта может быть настроена от 600 бит/с до 230,4 кбит/с, поддерживает контрольный бит NO, odd, even, mark и space

• Посылка сердцебиения механизм для обеспечения надежного соединения, положить конец мертвой связи

• Используйте r-defined механизм регистрации посылка, проверьте состояние подключения и используйте в качестве пользовательского заголовка пакета

• Поддерживает порт RS232/RS485/RS422 (не может использоваться одновременно)

• В режиме TCP сервера, номер подключения с клиентом может быть выбран случайным образом от 1 до 16, номер по умолчанию 4. IP был подключен, может быть показан в соответствии с connectiong с расчетом отправки/receive dat.

• Когда номер подключения достигает максимуна, новое соединение отключается, старый может быть настроен пользователем

• Параметры могут быть настроены через встроенную веб-страницу, по команде, последовательный порт procotol и сетевой procotol. Установка procotol доступна для интеграции в программное обеспечение пользователя.

• Поддерживает функцию короткого подключения Клиента TCP, время отключения Определяется пользователем.

• Устройство перезапускается, если нет передачи данных или таймаута. Время перезапуска Определяется пользователем.

• Если буфер данных должен очистить конфигурацию до установки TCP подключения

• Поддерживает DHCP, автоматически получает ip-адрес и ip-адрес запроса через протокол последовательной настройки.

• Глобальный Уникальный MAC-адрес, пользовательский MAC-адрес

• Функция DNS

• DNS серверные дополнительные устройства могут быть заданы

• Прошивка может быть обновлена по сети

• Предоставление виртуального com программного обеспечения

• Восстановление заводской установки с помощью программного обеспечения или оборудования

• Работает через шлюз, переключатели или роутеры.

• Может работать в локальной сети, также может работать в Интернете

Область применения

• Промышленная передача данных, промышленная автоматизация

• Мониторинг безопасности и защиты, общественная безопасность

• Умный дом, контроль мощности, мониторинг окружающей среды, интеллектуальное сельское хозяйство

• Проверка дверей на работе система посещаемости, система POS, система продажи риса

• Система автоматизации зданий, контроль мощности, система самообслуживания, система телекоммуникационной машины

Применение

Простая Прозрачная передача

Прозрачная передача означает, что все, что передано, наше устройство играет роль канала и отправляет данные в цель без изменения. Оборудование для мониторинга на месте отправляет данные на серверах серийных устройств, прозрачный терминал передачи данных сам по себе, чашка терминала получает данные через последовательный порт и данные о посылка.

Различные методы настройки параметров

Настройки программного обеспечения
Загрузите программное обеспечение настройки, найдите соответствующие серверам последовательных устройств в локальной сети через сервер последовательных портов IP, имя, MAC адрес или номер версии. Затем установите необходимые вам параметры, в противном случае сохраните значение по умолчанию.
Настройки веб-страницы

1. Откройте браузер и укажите ip-адрес последовательного устройства по умолчанию.

2. Откройте страницу входа последовательного сервера, введите имя пользователя и пароль (по умолчанию admin).

3. После настройки параметра нажмите «сохранить» и «перезагрузка», затем установка начнет действовать.

Настройки команды Serial AT
Пользователь может установить параметр самостоятельно модулем, не пройдя через другой компьютер для настройки. Этот метод настройки используется в следующих ситуациях: пользователь должен настроить ip-адрес и ip-адрес назначения на сайте. На команда может удовлетворить спрос. После того, как MCU соединяет последовательный Серверный модуль с помощью TTL (UART), MCU может настроить настройки по команде.
