Четырёхквадрантный фотодетектор/детектор точечного положения/модуль

Четырёхквадрантный фотодетектор/детектор точечного положения/модуль

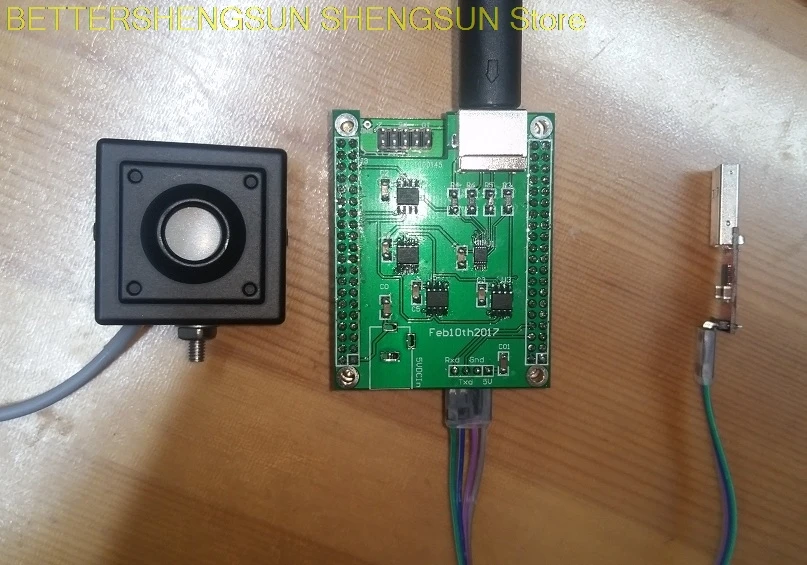

Модуль детектора местоположения14 квадрант детекторРазмер 30 мм (длинный) x30 мм (широкий) x15 мм (толстый), светочувствительная диафрагма-10 мм, вход-светильник резьбовой, внутренний размер резьбы-m12. Есть винт M4 на нижней стороне детектора, который составляет около 6 мм в длину. Весь детектор можно зафиксировать с помощью этого шатуна.Терминала разъем четыре квадрант детектор (длина ведущего составляет около 1,5 м) является стандартным PS2 разъем.Две Монтажные платы драйвера для приобретенияРазмер платы 60 мм (длинный) x49мм (широкий) x25мм (высокий), включая входные интерфейсы PS2 seats (6 отверстий), RS232 communication и контакты питания (4 контакта). Кроме того, на правой стороне печатной платы есть отверстия для сварки розеток постоянного тока, которые могут приваривать стандартные розетки DC005 для питания к печатной плате.Три последовательных сообщения и команды RS232RS232 Серийный уровень связи-TTL или 3,3 В. Использование rs может использовать IO логических чипов, таких как MCU и DSP для связи с модулем RS232 (TTL уровень) в соответствии с серийным протоколом. Они также могут общаться с пк через модуль USB к RS232 (уровень TTL), но они не могут использовать RS232 порт ПК или USB к RS232 (Стандартный Серийный уровень) модуль или электричество. Кабель связывается с ним (потому что напряжение не соответствует).Скорость передачи данных этого последовательного порта RS232 составляет 115200.Цифра: 8Стоп-бит: 1Проверьте Код: NСпециальные команды, пожалуйста, просмотрите прилагаемые текстовые документы.Четыре принципа работыСм. Прилагаемый текстовый документ.Описание пяти исходных кодов BCBПросмотреть прилагаемый текстовый документ.Шесть вводовИспользование этого модуля детектора положения очень простое: светильник проходит через светильник, входящий в положение детектора, на его светочувствительную поверхность, usb-порт прилагаемого модуля USB к RS232 вставляется в компьютер, прилагаемое программное обеспечение открывается, И информация о положении точки может быть отображена на программном обеспечении после выбора com-порта. Когда винт M4 детектора фиксированного положения находится вертикально вниз, положение пятна на его светочувствительной поверхности соответствует позиции, отображаемой программным обеспечением. Например, пятно фактически расположено в левом верхнем углу светочувствительной поверхности, И красная точка, представляющая положение точки на программном обеспечении, будет отображаться в левом верхнем углу Креста; Например, точка расположена в правом нижнем углу чувствительной поверхности. Красные точки также будут отображаться в правом нижнем углу Креста.Этот модуль детектора положения может использоваться для контроля стабильности направления лазерных лучей; Он также может стабилизировать луч в определенном направлении, регулируя некоторые зеркальные рамки в соответствии с информацией о положении полученного пятна; он также может определить направление солнечного света путем визуализации, Для отслеживания солнечного света, чтобы использовать солнечную энергию.При отслеживании различных светильник источник, маленькие линзы может быть установлен на входе датчик положения для того, чтобы отслеживать положение светильник источник изображений. Линзы-это стандартный интерфейс M12, который очень распространен на рынке.Когда интенсивность падающего лазера высока, соответствующий аттенюатор должен быть добавлен перед входом детектора, чтобы избежать насыщения напряжения пикселя.
