Расширитель PCIe x1 x4 для аудио беспроводной LAN карты usb pci-e 1x к 4x PCI-Express | Компьютеры и

• Код товара: R12SF, R12SL, R12SR, R12SL-TL
• Интерфейс: PCIe x1 / PCIe x4
• Применение: расширение
• Описание товара: адаптер-удлинитель PCIe x1 для аудио, беспроводной локальной сети, карты usb.

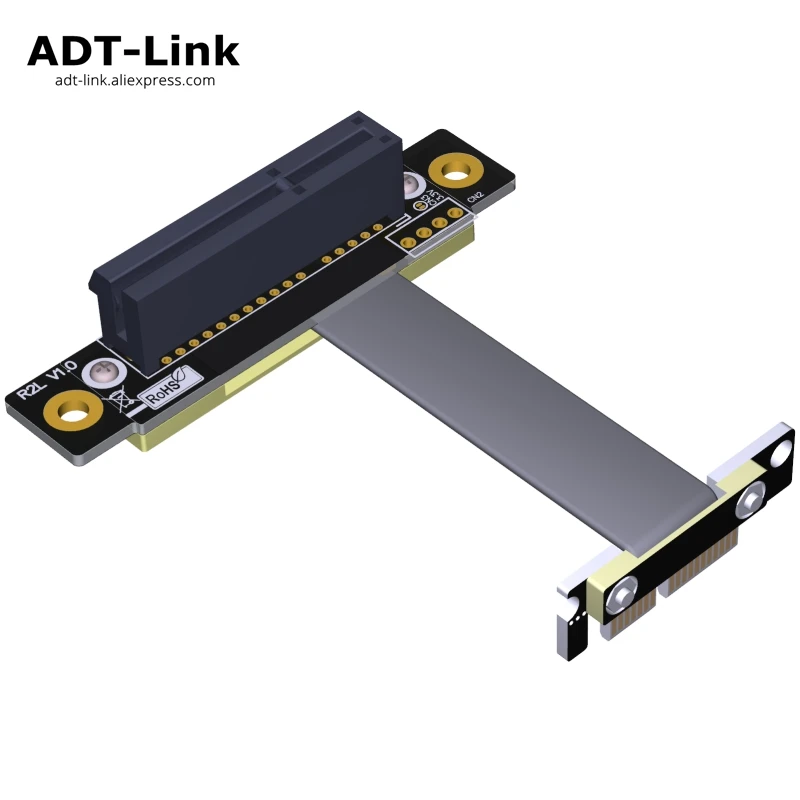

• ADT-Link PCI express 3,0x1 удлинитель

  Название бренда: ADT-LINK

  Название продукта: Удлинительный кабель PCIe x1

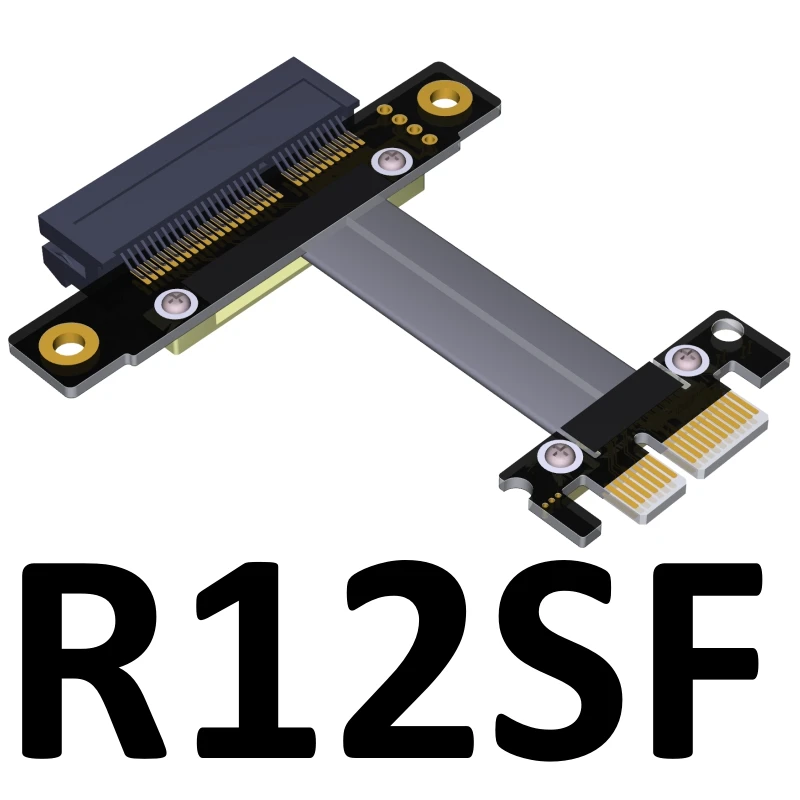

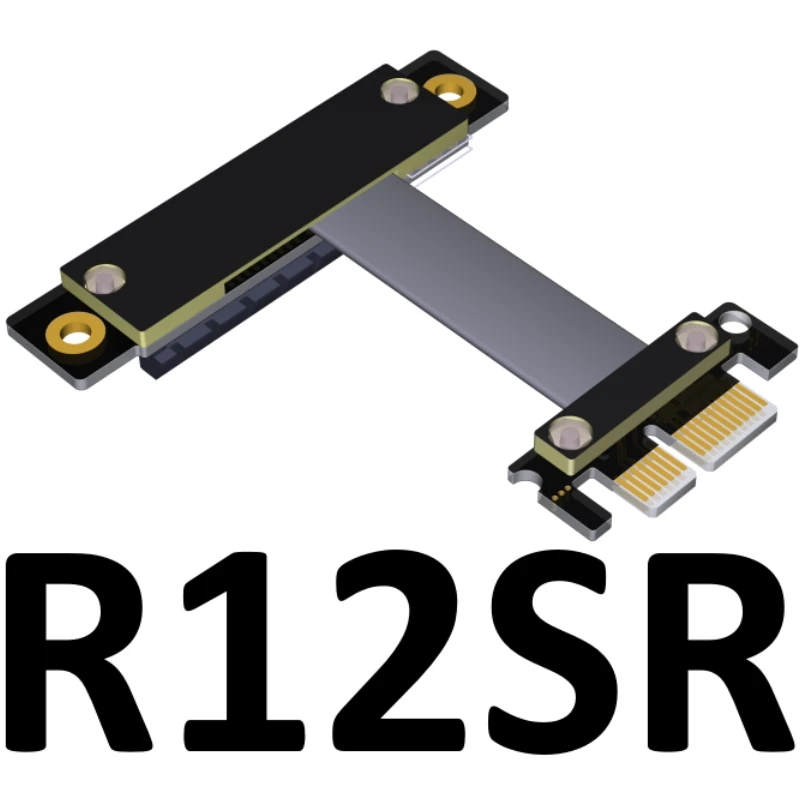

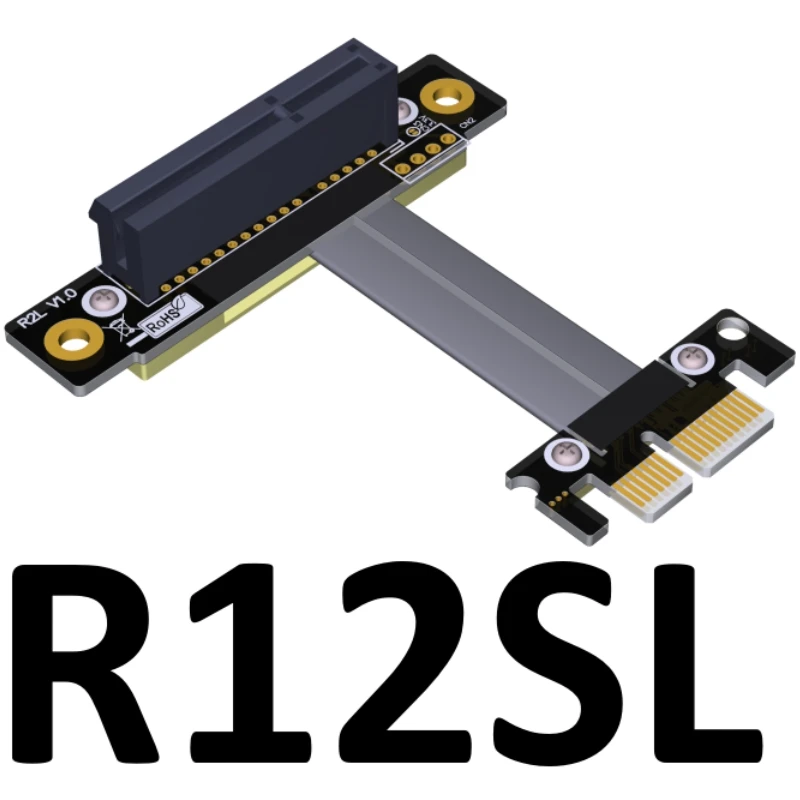

  Модель продукта: R12SF, R12SL, R12SR, R12SL-TL

  Скорость передачи: PCIe3.0 x1 Полная скорость, 8G/bps (макс.)

  Длина провода: 3 ~ 100 см, длина может быть изменена,

  Применение: PCIe x1 аудио, LAN, карты USB, расширение

  Описание деталей серии ADT R11:

• Описание длины кабеля:

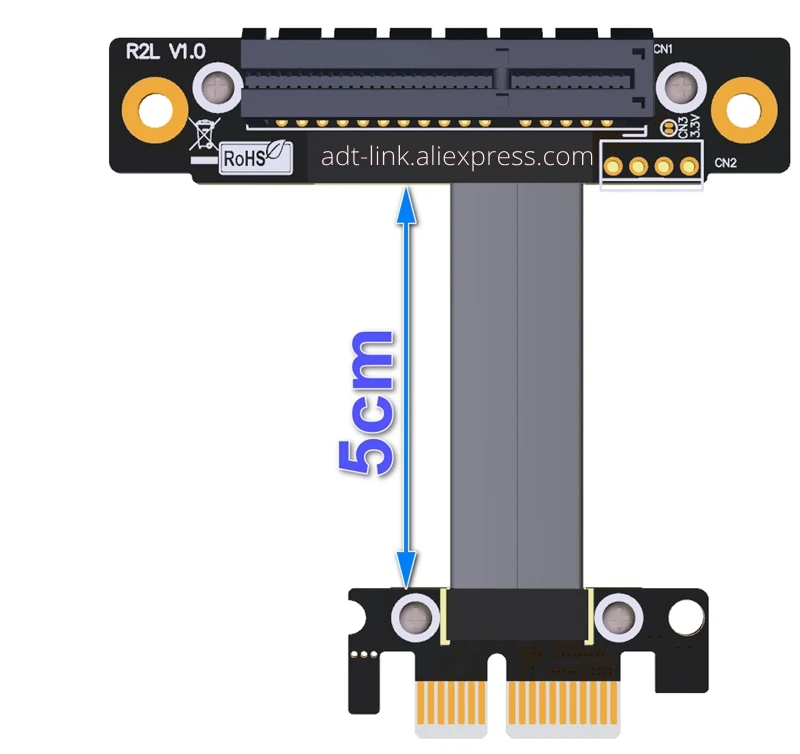

  Длина провода относится к части видимого провода. В комплект не входят печатная плата и разъем. Для длины провода, пожалуйста, обратитесь к синей стрелке 5 см на рисунке ниже.

  Преимущества товара:

  1. Преимущество провода, используя немецкий запатентованный импортированный провод, используя тайваньский импортированный высококачественный разъем, высокочастотная поддержка PCIe 3,0 стабильная передача.

  2. Преимущество длины кабеля, от 5 см до 1 м, длина провода может быть настроена в соответствии с потребностями клиента.

  3. Дифференциальный сигнал не имеет через дизайн, нет проблемы ослабления сигнала помех паразитарной ёмкости и паразитной индуктивности, и нет микро короткого замыкания CAF, и продукт является прочным.

  4. Продукт использует высококачественные материалы, точность изготовления печатных плат, толщина меди утолщена до 1 унции, достаточно золотого пальца, позолоченная стопа имеет хорошую электропроводность, который может уменьшить синий экран аварии, вызванной увеличением окисления и стойкости к ржавчине. Передача сигнала стабильная на полной скорости, и нет проблем с совместимостью.

  5. Кабель, используемый в самом продукте, очень прочный. Он защищен PCB прокладка толщиной 3 мм на металла точечной сварки и крепится с помощью винтов и шестигранные гайки. Продукт прочный и надежный, устойчив к вытягиванию, анти-помехи и не будет сломан. Проблема с ногтями. Провод может быть согнут и сложен, не влияя на использование.

  6. Карликовая печатная плата с толстым дизайном, карликовая плата не будет прилипать к видеокарте, добавить толстый и длинный дизайн, чтобы сделать доску проще в установке, уменьшая вероятность повреждения.

  Уведомление о покупке:

  1. Вы должны определить направление при подключении этого кабеля. Не Переворачивайте вставку и не сгибайте, предотвращая сжигание оборудования.

  2. Все виды материнской платы и оборудования, такие как способность вождения сигнала, отличаются, результаты нашего теста не гарантируют, что он такой же, как ваши результаты теста. Вы должны знать, пока используется Удлинительный кабель, сигнал будет иметь потерю. Покупатель, который требует совершенно, пожалуйста, не покупайте.

  3. Графическая карта или материнская плата-это электронное оборудование, которое со временем увеличится и окислит старение. Он станет более нестабильным, если подключить Удлинительный кабель. Не поддерживает старое оборудование. Устройство, которое более четырех лет, пожалуйста, не покупайте.

  4. Используйте только для тестирования продукта, если в других целях или нет возможности DIY, пожалуйста, не покупайте.

  Вопрос и ответ:

  Есть ли Экранирование EMI для кабеля?

  Расширитель использует новейшие материалы для защиты от EMI с пятью плоскими кабелями. Этот метод позволяет каждому кабелю быть полностью покрытым электромагнитным экранированием помех с проводящим полимером для защиты от входящих или исходящих выбросов электромагнитных частот, минимизировать помехи и ухудшение производительности, И уменьшить вес удлинитель для головок.

• Какой высоты доска подвергается в тех случаях, когда удлинитель вставляется?

• Как показано на рисунке ниже, угловая печатная плата модели R11SL составляет около 7 мм, а высота проволочного стержня после изгиба на 90 градусов составляет около 9 мм

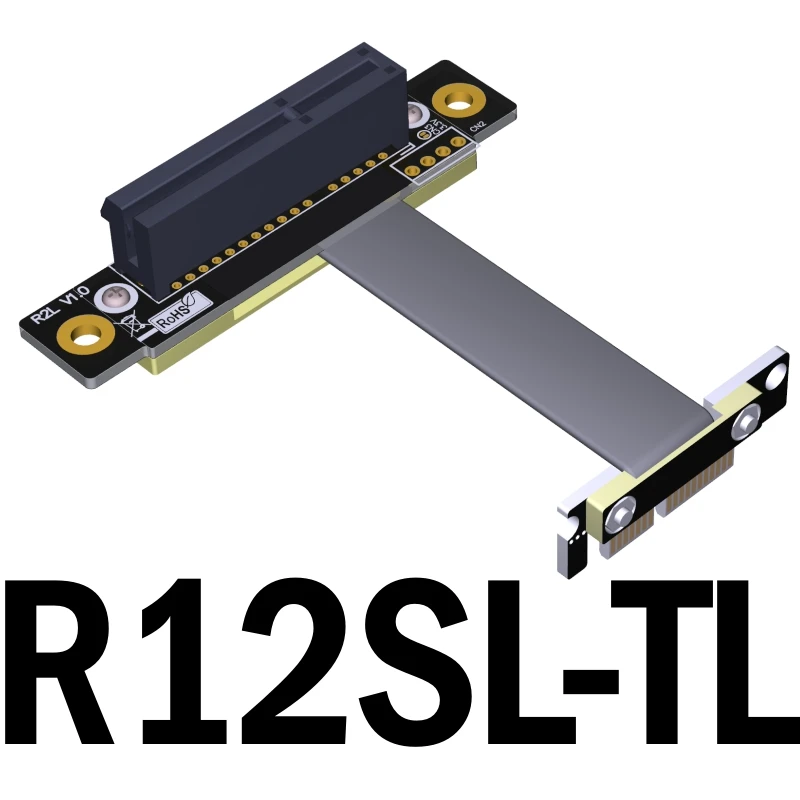

• Высота другой модели, r12sl-tl, около 6 мм

• Может ли удлинитель не могут быть включенным в интерфейс x16? Это очень опасно, установка неправильной вставки отклонение вставки сгорит основная плата, правильный рисунок ниже
