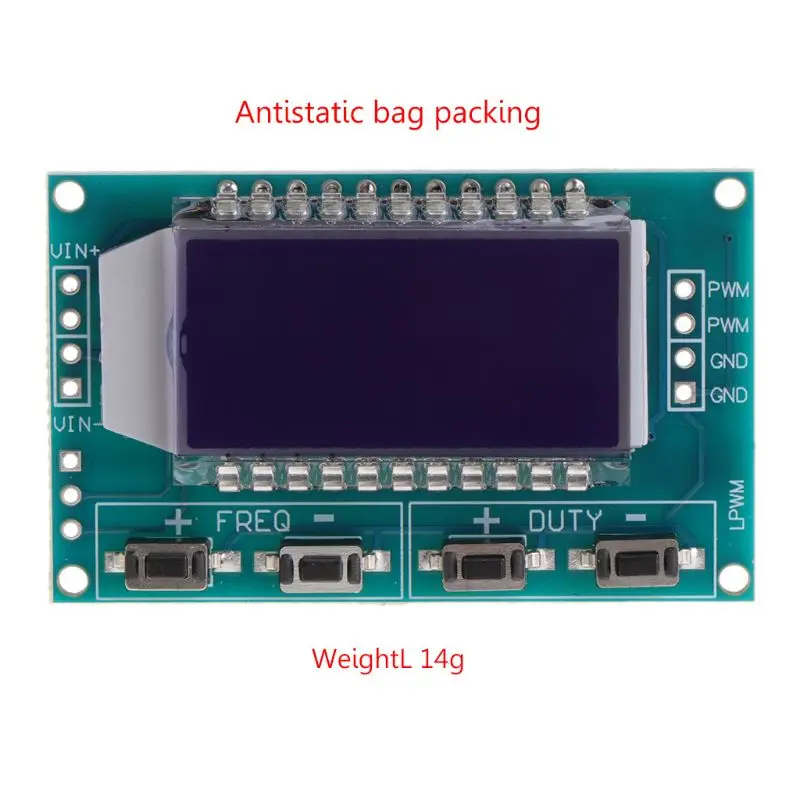

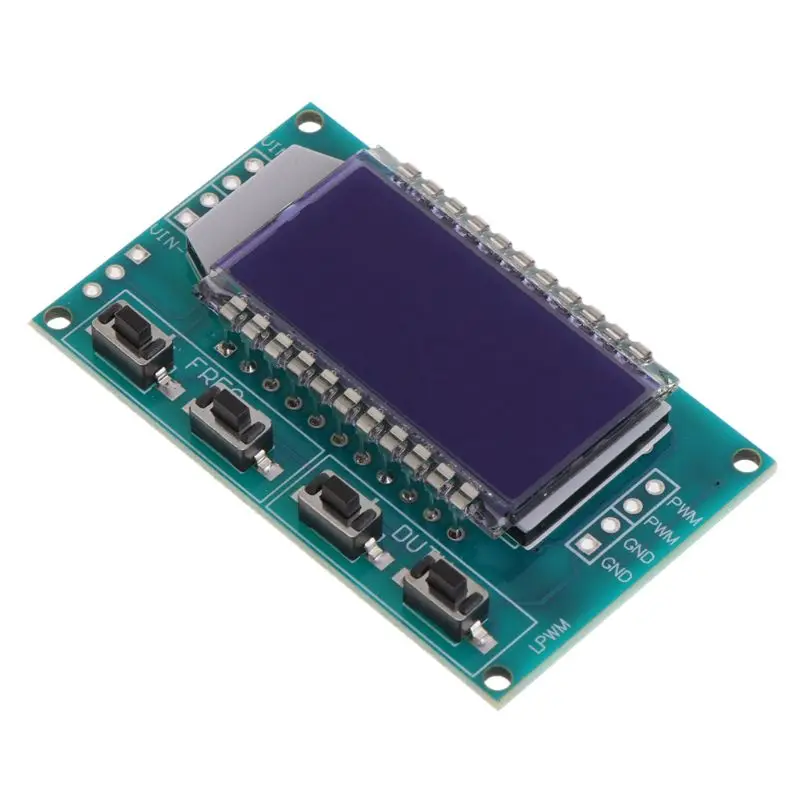

PWM импульсная Частота Рабочий цикл регулируемый модуль генератор сигналов ЖК

PWM импульсная Частота Рабочий цикл регулируемый модуль генератор сигналов ЖК

PWM импульсная Частота Рабочий цикл регулируемый модуль прямоугольной волны генератор сигналов
100% Новинка и высокое качество

Особенности:
Частота ЖК-дисплея и рабочий цикл, очень четкий, выход ШИМ может быть установлен на частоту и рабочий цикл.
Широкий диапазон частот, высокая точность.
Последовательная связь, уровень ttl.
Модуль имеет четыре отдельные клавиши, используемые для установки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение единицы) и длительного нажатия (быстрое увеличение или уменьшение), установите параметры автоматического сохранения, отключение питания не теряется.
Сфера применения:
1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте сигнал квадратной волны для экспериментальной разработки и использования.
2. Используется для генерации сигнала квадратной волны, который контролирует драйвер двигателя.
3. Генерировать Регулируемый Пульс для использования MCU.
4. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения ШИМ и другие приложения).
5. Последовательный контроль (одночиповый ttl уровень связи).

Параметры:
Рабочее напряжение: 3,3 ~ 30 в
Частотный диапазон: 1 Гц ~ 150 кГц
Точность частоты: точность в каждом диапазоне около 2%
Мощность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА
Амплитуда выходного сигнала: амплитуда ШИМ, равная напряжению питания
Температура окружающей среды:-20 ~ + 70 ℃
Размеры: 52x32 мм/2,05x1,26 дюйма
Основной цвет: зеленый и черный
Количество: купальное полотенце, 1 шт
Примечание: 1. Замеры сделаны вручную, поэтому возможны отклонения в 0-1 см. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.
2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!

Посылка включает в себя:
1 x генератор сигналов



---------------
Инструкции по уходу за изделием
Модуль основные характеристики:
1. Частота ЖК-дисплея и рабочий цикл, очень четкий, выход ШИМ может быть установлен на частоту и рабочий цикл;
2. Широкий диапазон частот, высокая точность;
3. Последовательная связь, ttl уровень
Во-первых, описание модуля
PWM выход, вы можете установить частоту, рабочий цикл;
Частота делится на четыре диапазона, автоматическое переключение:
1. ХХХ (без запятой): наименьшая единица 1 Гц, диапазон значений 1 Гц ~ 999 Гц;
2. X. XX (Десятичная точка в сотне) наименьшая единица составляет 0,01 кГц, диапазон 1,00 кГц ~ 9,99 кГц;
3. XX. X (Десятичная точка в десяти): наименьшая единица составляет 0,1 кГц; диапазон значений 10,0 кГц ~ 99,9 кГц
4. X.X.X (Десятичная точка в десяти сотах): наименьшая единица составляет 1 кГц; диапазон значений 1 кГц ~ 150 кГц

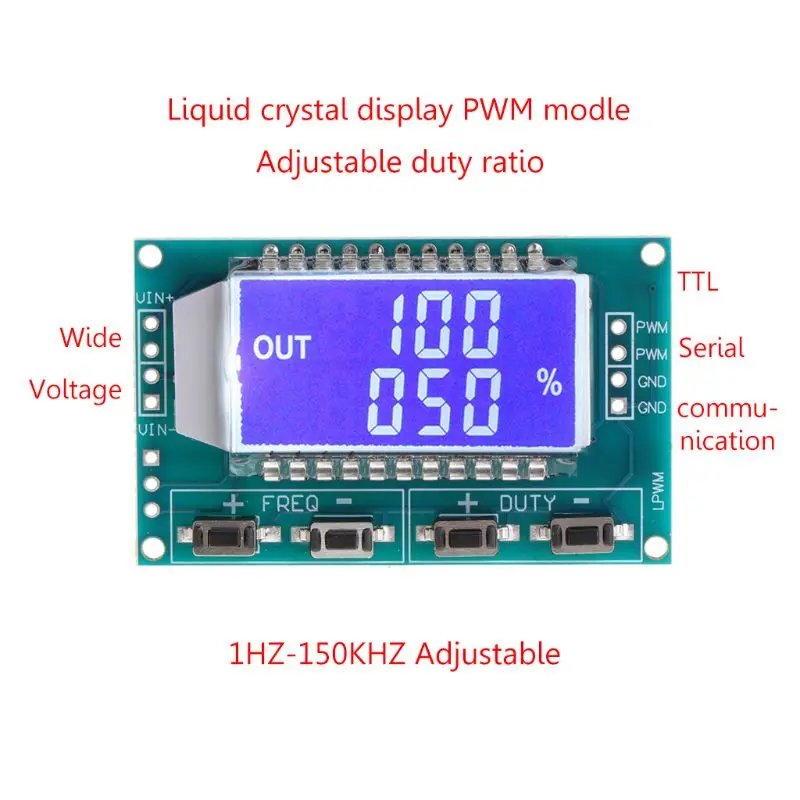

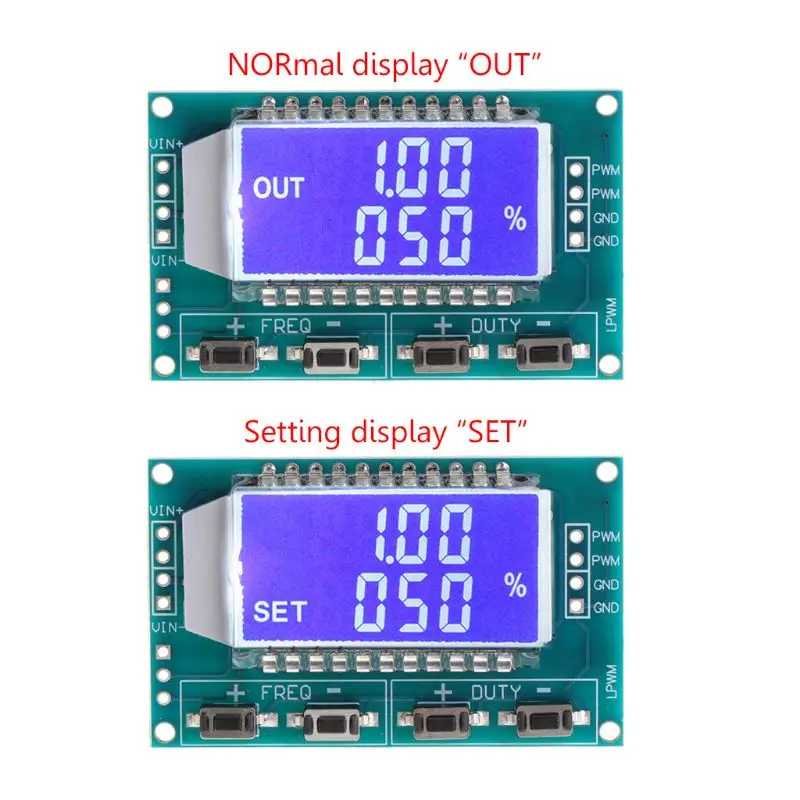

Частотный дисплей: 100 показывает выход ШИМ 100 Гц импульса;
1,01 показывает выход ШИМ 1,01 K импульса;
54,1 означает, что выход ШИМ имеет импульс 54,1 кГц;
1.2.4 означает, что выход ШИМ составляет 124 кГц импульса;
Диапазон рабочего цикла: 0 ~ 100%;
Все заданные параметры автоматически сохранены.
Во-вторых, настройки параметров
Модуль имеет четыре отдельные клавиши, используемые для установки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение единицы) и длительного нажатия (быстрое увеличение или уменьшение), установите параметры автоматического сохранения, отключение питания не теряется.
В-третьих, параметры модуля:
1. Рабочее напряжение: 3,3 ~ 30 В;
2. Частотный диапазон: 1 Гц ~ 150 кГц;
3. Точность частоты: точность в каждом диапазоне около 2%;
4. Мощность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА;
5. Амплитуда выхода: амплитуда ШИМ, равная напряжению питания;
6. Температура окружающей среды:-20 ~ + 70 ℃.
В-четвертых, сфера применения:
1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте сигнал квадратной волны для экспериментальной разработки и использования;
2. Используется для генерации сигнала квадратной волны, который контролирует драйвер двигателя;
3. Генерировать Регулируемый Пульс для использования MCU;
4. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения ШИМ и другие приложения).
5, последовательное управление (одночиповая связь на уровне ttl)

Связь стандарт:
9600 бит/с: 8
Стоп-бит: 1
Контрольные цифры: нет
Регулятор давления газа: Нет
1, установите частоту ШИМ
"F101": Установите частоту 101 Гц (от 001 до 999)
"F1.05": установить частоту 1,05 кГц (1,00 ~ 9,99)
"F10.5": Установите частоту в 10,5 кГц (10,0 ~ 99,9)
"F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)
2, установите PWM рабочий цикл
"DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)
Например, D050, установить PWM Рабочий цикл 50%
3, прочитайте параметры набора
Отправьте "Чтение" для чтения заданных параметров.

Комплект успешно возвращается: вниз;
Не удалось вернуть настройку: падение
