4-канальная плата ввода-вывода релейный модуль управления блоком

Modname = ckeditor

Тип 1: контроллер (без источника питания и последовательного кабеля)
Тип 2: контроллер + серийный кабель
Тип 3: контроллер + серийный кабель + питание
Тип 4: контроллер + питание
Тип 5: контроллер + USB к последовательному кабелю
Тип 6: контроллер + usb-кабель 485
Тип 7: контроллер + USB для последовательного питания
Тип 8: контроллер + USB до 485 + питание

Линия последовательного порта является общей прямой линией для мужчин и женщин, легко подключается к контроллеру и компьютеру

USBThe серийная линия, стандартная промышленная Высококачественная линия, это не плохая линия в несколько юаней и десять юаней. Эта линия наиболее используется в промышленности, относительно Стабильная и надежная

USBturn485Line, используйте dFTchip, качество также относительно высокое. Этот модуль является многофункциональным модулем, также можно использовать d asUSBturnTTLModular, удобно для отладки различного оборудования.

Новый контроллер обновления, аппаратная оптимизация, программное обеспечение было улучшено, более мощные и надежные функции.

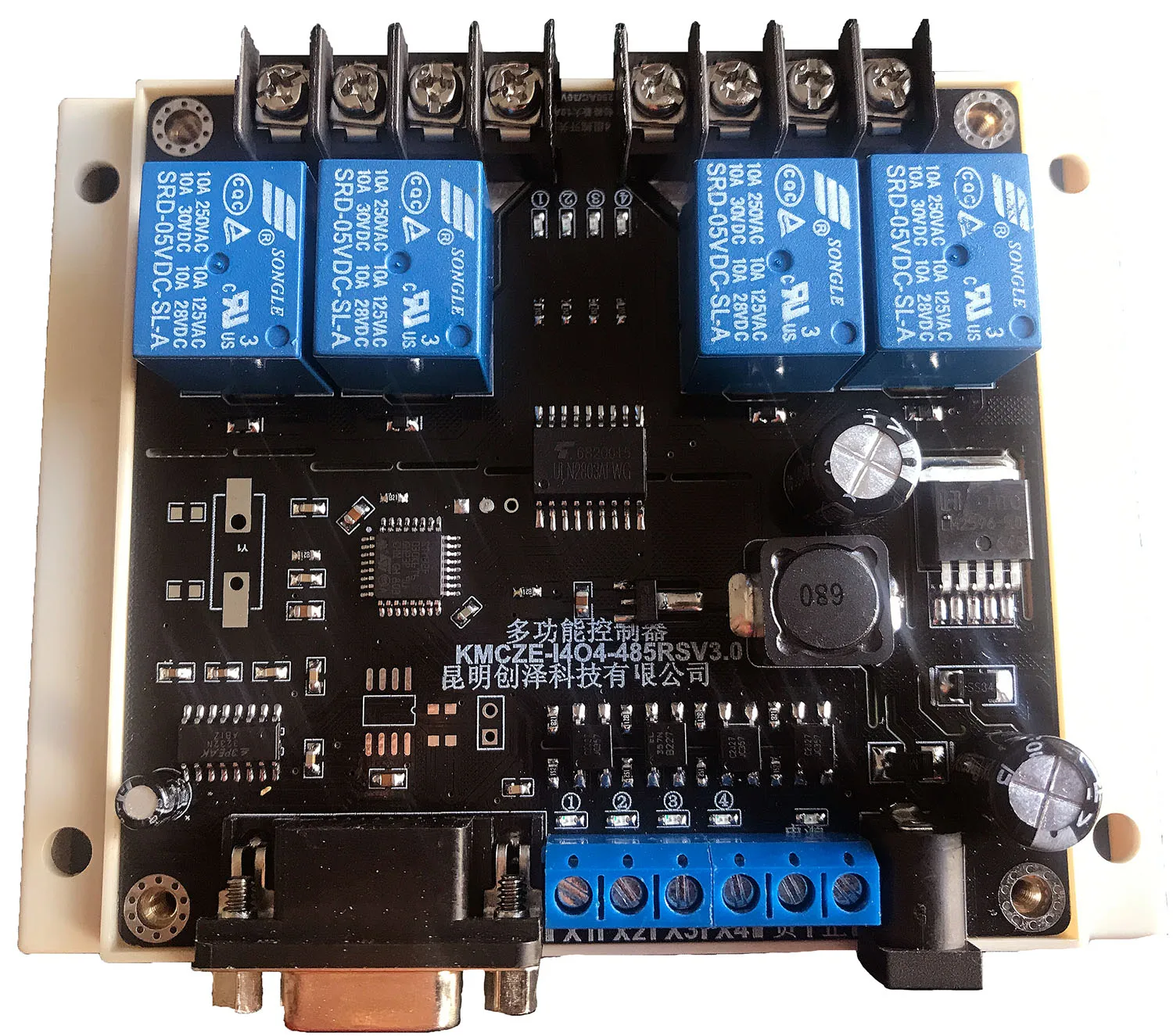

4 многофункциональных контроллера, IOcard,

Выход: 4 контурных реле чистый переключатель (каждый большой terminal30VDC/250VAC10AYou может сделать все внутри.)

Вход: 4 приобретения дороги, каждый road5MAThe сигнал может быть собран слева и справа

Режим связи: последовательный порт RS232 (простой и удобный, все верхнее программное обеспечение может быть изменено с помощью исходного кода Serial port assistant)RS485(RTUPattern, он может быть легко разработан по конфигурации и т. Д.)

Разглашение соглашения, также с кодом labviewsource, открыть для прямого использования или изменить его, чтобы добавить его в проект. Вы также можете узнать контроль над оборудованием.

Усиление реле. Убедитесь, что это ok10AElectric ток

Ниже программа isMODBUScontrol:

MODBUS RTUAfter долгое время больших данных, быстрый тест на чтение, низкая частота ошибок.

Следующий режим управления последовательным портом isrs232

4Инструкция контроллера цепи

Введение продукта

Этот контроллер имеет4Приобретение дорог и4Выход реле цепи, он широко используется клиентами в различных отраслях промышленности и областях из-за его гибкого использования. С вторичным соглашением о развитии, удобно для клиентов интегрировать в свои собственные системы.

Технические характеристики

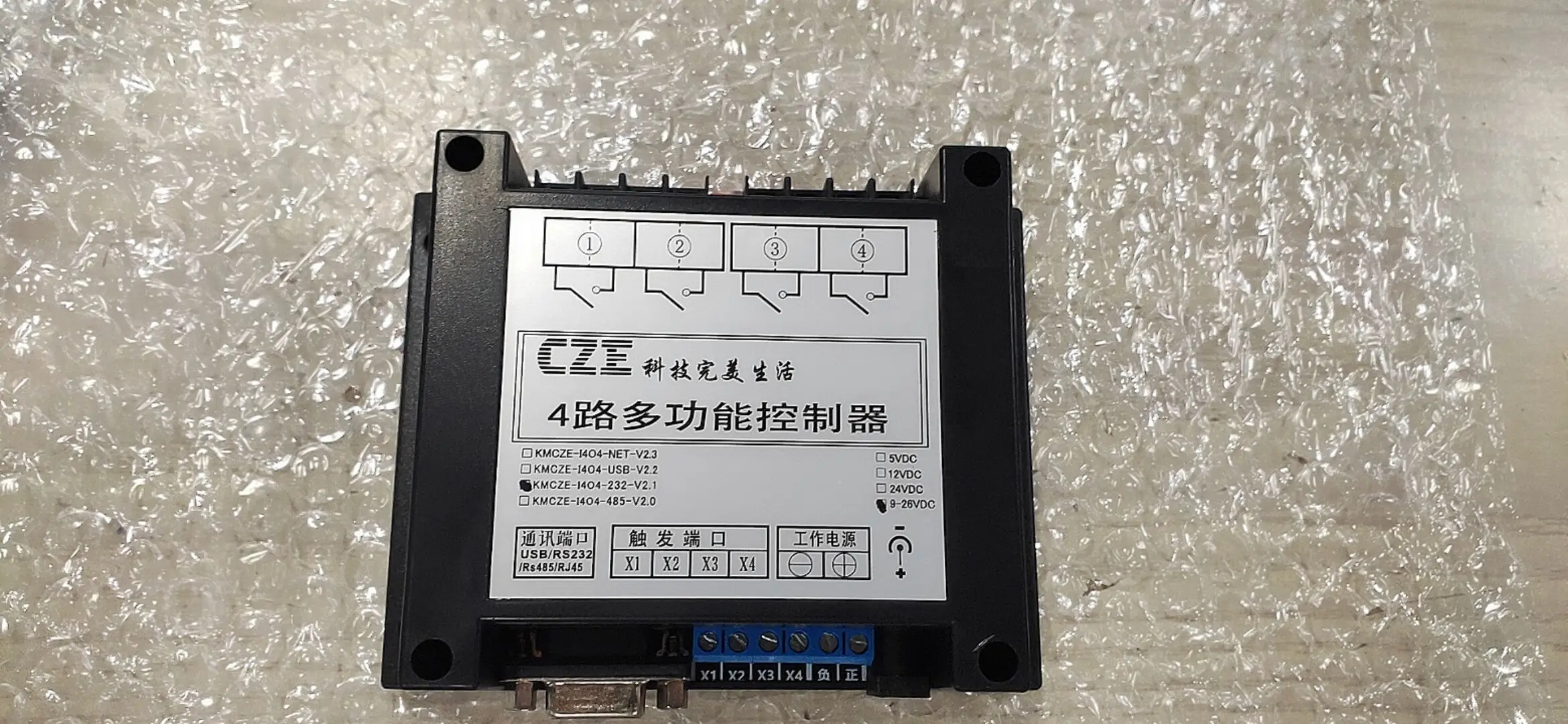

ØМодель изделия: KMCZE-I4O4-U241.0

ØРазмер корпуса: длинный (115 мм) ширина 90 мм) высокий (45 мм)

ØРабочая источника питания: 5/12/24VDC (если вам нравится при покупке)

ØРежим связи: USB (без привода)/RS232/RS485 (Выберите один из них при покупке)

ØКанал управления: 4 дороги (независимый выход ВКЛ-ВЫКЛ)

ØТриггер сигнала: напряжение или нет (потребляемая мощность во время приобретения 5maabout)/пульс

ØРежим работы: триггер уровня/импульсный запуск

Соглашение о вторичном развитии

ØСкорость передачи данных:115200Проверка четности:0 (Ничего)Стоп-бит:1Положение Поток управления:0 (Ничего)

Все в16Базовая команда отправки

Ø1: Выход управления

4Любой выход ВКЛ-ВЫКЛ контролируется одним реле

Первый пропуск: 55 C801 01 0155 Возврат: 1B дБ 00 01 0C

Первый пробой: 55 C801 0055 Возврат: 1B дБ 00 00 0C

Второй путь: 55 C802 0155 Возврат: 1B дБ 00 02 0C

Второй выход: 55 C802 0055 Возврат: 1B дБ 00 00 0C

Третий путь: 55 C803 0155 Возврат: 1B дБ 00 04 0C

Третий выход: 55 C803 0055 Возврат: 1B дБ 00 00 0C

Маршрут: 55 C804 0155 Возврат: 1B дБ 00 08 0C

Четвертый выход: 55 C804 0055 Возврат: 1B дБ 00 00 0C

В вышеуказанном договоре first3what path представлен байтами (1,2,3,4), first4Bytes для on-off(01-, 00break)

В возвратной команде, first3Bytes для текущего входного порта 4road, first4Bytes для текущего выходного состояния port4Road

4Централизованное управление реле цепи4Выкл. Выход.

Отправка заказов: 55 C805 0F 55 Возврат: 1BDB 000F 0C

В вышеуказанном договоре 0FIndicates to control4Road state(8421 кодовая комбинация, first1Lu Wei1, first2Lu Wei2, first3Lu Wei4, first4Lu Wei8, какие дороги есть? Just8421Add up,asFExpress all pass,05Express1and3Lutong)

В возвратной команде, first3Bytes для текущего входного порта 4road, first4Bytes для текущего выходного состояния port4Road

Ø2:4Состояние входного порта канала и4Получение выходного порта канала (чтение)

Отправка:55C7 0100 55Возврат:1BDB 000F 0C

В возвратной команде, first3Bytes для текущего входного порта 4road, first4Bytes для текущего выхода port4Road state(4 входа дороги и 4 выхода цепи также pressed8421Code комбинация)

Ø3: Информация о версии контроллера запроса

Отправка:55D3 D300 55

Возврат:AB2D AA20 3230 3137 3039 3034 3231 3531 3332 204B 4D43 5A45 2D49 3230 2D44 4151 2D56 312E 3020 3137 3039 3037 3133 3238 3434 3230 3136 3132 3038 3139 3336 BA 3535

Возврат к данным, first5Bytes from18Bytes представляет текущий номер версии программного обеспечения, first20Byte to37Bytes показывает последнюю дату производства теста контроллера, first39Byte to64Bytes представляют основную версию номера оборудования. Превратите каждую часть данных в символов.

На что следует обратить внимание

Соглашение о вторичном развитии (RS485 MODBUS RTU)

• Скорость передачи данных:9600Проверка четности:0 (Ничего)Стоп-бит:1Регулировка потока:0 (Ничего)

Все в16Базовая команда отправки

• 1Статус входного порта запроса (2Команда считывания статуса ввода переключателя, адрес:10001-10004)

10001Изготовитель:X1Адрес, сохраненныйX1Текущее состояние (порт приобретения первого переключателя)

10002Изготовитель:X2Адрес, сохраненныйX2Текущее состояние (второй порт переключения)

10003Изготовитель:X3Адрес, сохраненныйX3Текущее состояние (третий порт переключения)

10004Изготовитель:X4Адрес, сохраненныйX4Текущее состояние (четвертый порт переключения)

Как запрос4Отправка портов:01 0227 1100 0423 78

Полученные данные:01 02 0104A0 4B

Протокол отправки, 2711 адрес с указанием, 00 04 Презентация 4 данных

Возврат к количеству, 04 Экспресс first3с входом переключателя (as03Express first1And first2All дороги имеют вход)

• 2、 Запрос4Состояние выходного порта канала (1Чтение статуса катушки, адрес:00001-00004)

00001Изготовитель:OUT1Состояние, первое реле сохраняется

00002Изготовитель:OUT2Состояние, сохранение второго состояния реле

00003Изготовитель:OUT3Состояние, третье состояние реле сохраняется

00004Изготовитель:OUT4Состояние, четвертое реле сохраняется

Как запрос4Отправка портов:01 01 0100 0100 046C 09

Полученные данные:01 01 01 0104A0 4B

Протокол отправки, 0001 адрес с указанием, 00 04 Презентация 4 данных

Возврат к количеству, 04 Экспресс first3с входом переключателя (as03Express first1And first2All дороги имеют вход)

• 3Контроль4Состояние выходного порта канала (5Команда для записи статуса одной катушки,15Команда для записи статуса катушки в партии, адрес:00001-00004)

00001Изготовитель:OUT1Состояние, первое состояние реле сохраняется, чтобы контролировать, вам нужно только изменить это значение адресаFFДля общения,00Выключить

00002Изготовитель:OUT2Состояние, сохраните второе состояние реле, чтобы контролировать, вам нужно только изменить это значение адресаFFДля общения,00Выключить

00003Изготовитель:OUT3Состояние, третье состояние реле сохраняется, чтобы контролировать, вам нужно только изменить это значение адресаFFДля общения,00Выключить

00004Изготовитель:OUT4Состояние, четвертое состояние реле сохраняется, чтобы контролировать, вам нужно только изменить это значение адресаFFДля общения,00Выключить

Первичный контроль1Выходная передача канала:01 0500 0100 009C 0A

Полученные данные:01 05 00 01 00 00 9C 0A

Выше указано соглашение о отключении дороги No1Road, 0001 адрес с указанием, 00 00Declare Guan

Первичный контроль1Выходная передача канала:01 0500 01FF 00DD FAПервый способ

Полученные данные:01 05 00 01 FF 00 DD FA

Например, Управление несколькими выходными передачами в одно время:01 0F00 0100 0401 0742 94

Полученные данные:01 0F 00 01 00 0405C8

• 4Информация о версии контроллера запроса (4Команда считывает входной регистр, адрес:30001Reach30015)

Отправка заказов:01 04 75 31 00 0E 3A 0D

Полученные данные:01 04 1C 31 38 30 37 20 35 30 31 32 36 31 33 20 4B 4D 43 5A 45 2D 49 34 4F 34 2D 56 31 2E 30 E2 44

С первого4Начните, удалите конец следующих данных2Проверка, преобразование в символ:1807 5012613 KMCZE-I4O4-V1.0

• 5、 НастройкаID(16Номер заказа, адрес:500-505)

Отправка:01 1001 F400 050A000800 CF 00 00 00 60 00 D06C 82

Полученные данные:01 10 01 F4 00 05 40 04

08Это newID

Если вы забудете о контроллереID, Может быть принудительно изменен. Конкретный способ заключается в использовании этого контроллера485Кабель подключается к компьютеру отдельно.IDИзготовитель:0Отправка16Номер заказа:(Обязательно отключите другое оборудование, другие мудрые, все устройства автобуса вынуждены менять на одно и то жеID)

Отправка:0010 01 F4 00 05 0A 000600 CF 00 00 00 60 00 D071 72

Нет возврата

Принудительная модификация, первый red00 представляет все контроллеры в сети 06New probletionid 71 72 Проверьте.

ModifyID, возможно, wait.1-3 секунды, контроллер автоматически загрузит Новый oneID

500 расположение isID:0X6

501 место фиксируется: 0XCF

• 6Регулировка задержки ВКЛ-ВЫКЛ (16Номер заказа, адрес:510-513)

Отправка:01 1001 FE00 04 0800 4F 00 01 00 01 00 0A4C EE

Полученные данные:01 10 01 FE 00 04 A1 C6

Место 510 фиксированные данные: 0X4F

511 положение в режиме контроллера: 01для задержки отключения 02 задержка on512

512 позиция-это номер канала, который должен быть controlled1-12Any, указывает номер канала. 9 указывает на все каналы

513временная единица индикации положения задержка is0.1second as0X0AExpress10 * 0,1 = 1 секунда

• 7Регулировка задержки ВКЛ-ВЫКЛ (16Номер заказа, адрес:510-515)

Отправка:01 1001 FE00 06 0C00 4F 00 03 00 01 00 0A 00 04 00 05E3 41

Полученные данные:01 10 01 FE 00 06 20 07

Место 510 фиксированные данные: 0X4F

Положение 511 в режиме контроллера: 03чтобы сначала подключиться, а затем отсоединить 04для выключения

512 позиция-это номер канала, который должен быть controlled1-12Any, указывает номер канала. 9 указывает на все каналы

513временная единица индикации положения задержка is0.1second as0X0AExpress10 * 0,1 = 1 секунда

514временная единица индикации положения задержка is0.1second as0X0AExpress10 * 0,1 = 1 секунда

Положение 515 показывает количество раз для управления as0X0AExpress10second

Соглашение о вторичном развитии

• Скорость передачи данных:115200Проверка четности:0 (Ничего)Стоп-бит:1Регулировка потока:0 (Ничего)

1: контроль в реальном времени

Отправка:Out002На

Получено:В: 0000, выход: 0100

Отправка данных означает контроль2Дорожное соединение. Получение данных,В:Препятствия0000Экспресс4Состояние входного канала,0Указывает на отсутствие триггера

Из: Препятствия0100Экспресс4Состояние выходного сигнала реле цепи,0Индикация отключения,1Указывает, что соответствующий канал подключен, здесь нет2Дорожное соединение, другое3Все каналы отключены

Отправка:Out001Скидка

Получено:В: 0000, выход: 0111

Отправка данных означает контроль1Дорожный разъединитель.

2: контроль в реальном времени всех каналов в одно время

Отправка:Out005:1101

Получено:В: 0000, выход: 1101

3. Задержка подключения определенного способа

Отправка:Out004don00015Оставьте первый4Лу Ян Ши1,5Второе соединение00015Да1,5Во-вторых, потому что самая маленькая Единица0,1Во-вторых, поэтому15/10 = 1,5Второй

Получено:В: 0000, выход: 1100

4. Отключение задержки

Отправка:Out004Doff00015Оставьте первый4Лу Ян Ши1,5Второе соединение00015Да1,5Во-вторых, потому что самая маленькая Единица0,1Во-вторых, поэтому15/10 = 1,5Второй

Получено:В: 0000, выход: 0001

5. Задержка подключения всех каналов под основным контролем

Отправка:Out005don00015

Получено:В: 0000, выход: 0000

6. Задержка отключения всех каналов под основным контролем

Отправка:Out005doff00015

Получить:В: 0000, выход: 1111

7. Выключение между временами

Отправка:Out001Inf00005000150000300005Экспресс-Пасс0,5Во-вторых,00015Индикация отключения1,5Во-вторых,00003Презентация3Второй

Получено:В: 0000, выход: 1000

8. Прерывистое отключение по времени

Отправка:Out001Ifn00005000150000300005Выключить0,5Во-вторых,00015Индикация открытия1,5Во-вторых,00003Презентация3Второй

Получено:В: 0000, выход: 1000

9. Включение и выключение всех каналов одновременно

Отправка:Out005inf000050001500003

Получено:В: 0000, выход: 1111

10. Все каналы первичного управления отключены

Отправка:Out005ifn000050001500003

Получено:В: 0000, выход: 0000

11. Статус запроса I / O

Отправка:OIO-st

Получено:В: 0000, выход: 0000

12. Установите, когда происходит изменение входного сигнала, загружайте данные автоматически

Отправка:OIN-UPS11Означает автоматическую загрузку0Не загружается автоматически

Получено:Ок

13. Вопрос о том, будет ли загружаться автоматически, когда вход изменится

Отправка:OIN-UPF

Получено:OINUP:1
